Acrel-2000电力监控系统在崇明省陈家镇滨江生态休闲运动居住社区4号地块（三期）的应用
徐霜1
1安科瑞电气股份有限公司，上海 嘉定 201801；
摘要：介绍崇明省陈家镇滨江生态休闲运动居住社区4号地块（凯悦酒店），采用智能电力仪表，采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000型电力监控与电能管理系统实现变电所配电回路用电的实时监控和管理。
0 概述
崇明岛地处长江口，是中国第三大岛，素来被誉为“长江门户，东海瀛洲”，也是世界上最大的河口冲积岛和沙岛。由世界500强中化集团旗下方兴地产与世界著名的高端酒店管理集团凯悦酒店集团强强联手建设的崇明金茂凯悦酒店，位于上海崇明岛中国国家地质公园东滩湿地项目内，占地约5万平方米，总建筑面积约18万平方米。酒店由美国JWDA建筑师事务所、WILSON和贝尔高林分别担纲建筑设计、室内设计和景观设计，充分发挥生态资源优势，成为崇明生态岛上首个五星级酒店。
崇明金茂凯悦酒店以现代中式风格为整体建筑格调，与周边生态环境自然融合，在时尚现代的基础上融入上海本土元素和度假风格，拥有餐饮、游泳池、健身等多项休闲娱乐设施，同时宴会、大型会议等星级配套一应俱全，提供全方位礼宾服务。同时酒店将与建设中的72洞海岛高尔夫球场、国际赛事级马球场、海船级游艇码头、东滩水世界主题乐园、直升飞机停机坪、国际会议中心和高端别墅群等一起，共同打造出世界级的高端旅游度假胜地。
崇明金茂凯悦酒店东南侧运动会所地下一层设有一座开关站，与周边酒店距离主变方向大于12米，侧变方向大于8米，不会对附近游客产生影响，周围电磁场环境为一级安全区。
本次项目为崇明金茂凯悦酒店的高压和低压变电所部分的电力监控系统。
1 需求分析

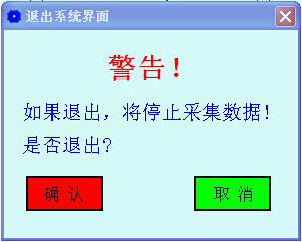

现场共有一座变电所分为高压和低压两部分。电力监控系统需要实现数据集中管理、分析处理。软件大概功能要求如下：

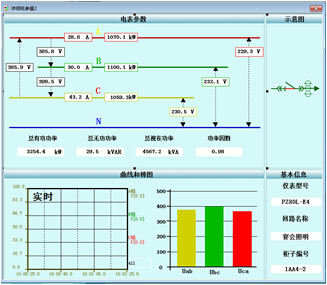

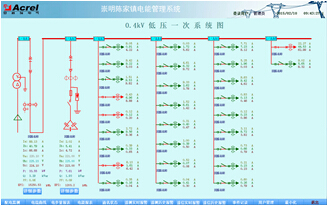

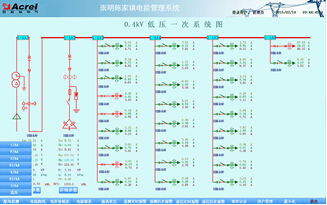

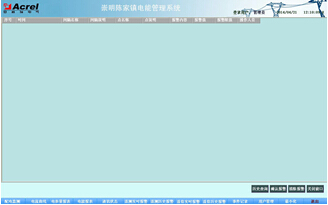

电压、电流、功率、功率因数及频率等监测信息实时刷新，并以一次图形式直观动态显示。各回路子画面上显示该回路各电参量、回路名称、电流越限值及开关状态等信息。

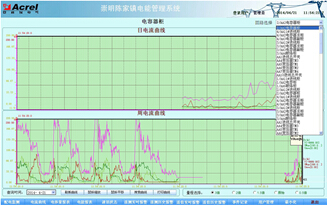

对各回路的电流绘制趋势曲线，便于分析该回路配电运行工况。

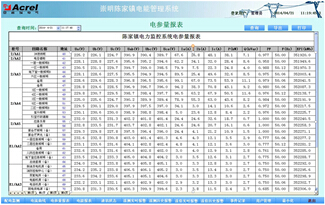

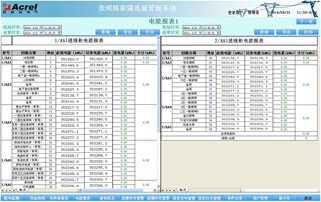

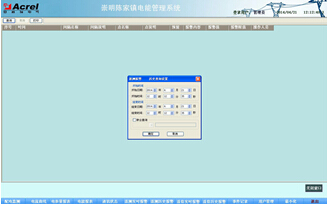

对各回路的电能集抄功能，并可生成时间段内符合客户管理需求的用电报表。
本技术条件适用于崇明省陈家镇滨江生态休闲运动居住社区4号地块（凯悦酒店）的配电室低压柜以及高压柜。供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。供方提供的产品应至少满足本技术条件，但不仅限于此，其技术性能应满足对配电室数据监控的要求。
2 系统方案

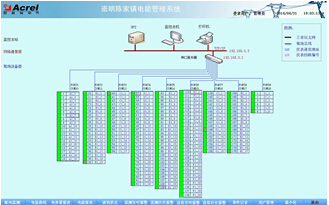

监控系统主要实现崇明省陈家镇滨江生态休闲运动居住社区4号地块（凯悦酒店）变电所的10/0.4kV配电系统进行用电监控与电能管理。监控范围为变电所T1、T2、T3、T4变压器的低压进线柜、联络柜、馈线柜及高压侧仪表进行远程实时监控和电能管理。系统接入181只多功能电力仪表，分9条总线，值班室位于本变电所内，总线直接接入值班室内采集设备，从而在监控主机上实现总线上仪表与监控主机的数据连通。如下图所示：站控管理层、网络通讯层和现场设备层。

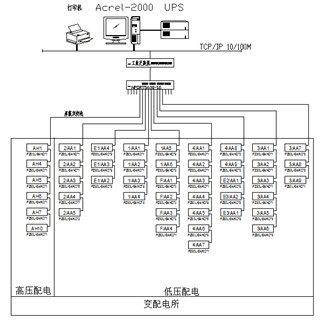

网络拓扑图
1）站控管理层
站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在主要指置于值班室的工控机、显示器、UPS等。
2）网络通讯层
通讯层主要是由NPORT5630-16串口服务器、以太网设备及总线网络组成。NPORT5630-16串口服务器主要功能是监测现场智能仪表；以太网设备及总线网络的主要功能是实现数据交互，使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。
3）现场设备层

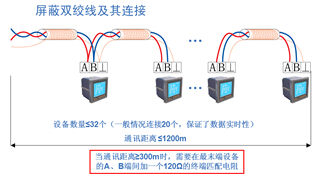

现场设备层是数据采集终端，主要由智能仪表组成，智能仪表通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，经通讯服务器到达该配电间监控主机进行组网，实现远程控制。
