东方万国企业中心能耗监测系统
徐霜
(安科瑞电气股份有限公司,上海市 201801)

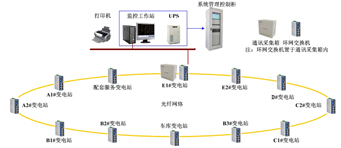

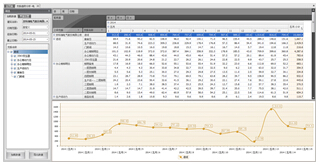

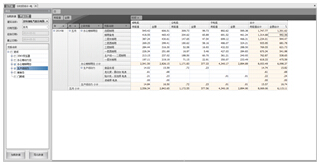

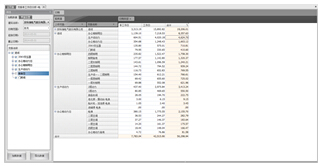

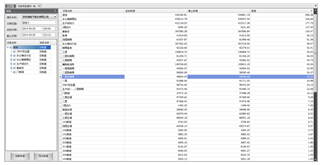

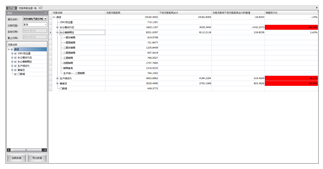

摘要:大型公共建筑总面积不足城镇建筑总面积的4%,但总能耗却占全国城镇总耗电量的22%,大型公共建筑单位面积年耗电量达到70~300KWh,为普通居民住宅的10~20倍。公共建筑是节能大户和节能重点,做好公共建筑节能工作,对促进和带动全社会节能工作,实现节能减排目标,落实“转方式、调结构”重大战略具有重要意义。本文介绍东方万国企业综合建筑,采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-5000型建筑能耗监测系统实现变电所配电回路用电的实时监控。
1 引言
目前,我国已经是世界上的第二大能源生产国和消费国,统计显示,我国建筑能耗约占全国总能耗的28%,在我国每年新建的20亿平方米建筑中,其中99%是高能耗建筑;而既有的建筑中,仅有4%采取了节能措施。大型公共建筑不但能耗密度高,而且能源浪费非常严重,具有巨大的节能空间,建筑节能的推广已经势在必行,节能降耗,计量先行。
相关地方规范要求“建筑能耗监测系统应作为新建建筑设备设施系统的组成部分,列入建设规划;核工院三期工程属于大型公共建筑办公楼,上海能耗监测设计依据主要是《DGJ68-2068-2012》公共建筑用能监测工程技术规范。
2 设计依据
建筑能耗监测系统依照住房和城乡建设部制定的《国家机关办公建筑和大型公共建筑能耗监测系统》设计和开发,设计依据充分、标准完善。
a.住房和城乡建设部技术要求
《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范》
《国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》
b.各省市建筑用能监测工程技术方案
DGJ08-2068-2012 《上海市公共建筑用能监测系统工程技术规范》
DBJ/T13-158-2012《福建省公共建筑能耗监测系统技术规范》
c.能耗计量装置国家及行业标准
DL/T 645-1997 多功能电能表通信规约
DL/T 645-2007 多功能电能表通信规约
CJ/T 188-2004 户用计量仪表数据传输技术条件
GB/T 19582-2008 基于Modbus协议的工业自动化网络规范

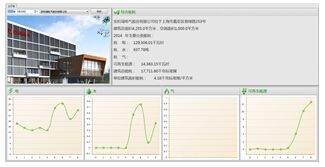

3 项目概况
东方万国企业中心项目占地面积:总用地约95530平方米,位于上海市浦东新区新金桥路1599号。本工程共包括标准厂房8幢、综合办公楼2幢和10KV 开关站2幢,另有部分配套展示用房,建筑面积为49352.07平方米,总建筑面积284340.98平方米。
该建设项目含建筑单体E1#、E2#(二类高层办公建筑);A1#、A2#、B1#、B2#、B3#、C1#、C2#、D#(标准厂房为丙类高层厂房);E1#(为多层丙类厂房);E2#(地下车库及区内配套服务用房为一类停车库)。玻璃幕墙面积为66500m2。
其中A1#、A2#标准厂房及E1#、E2#办公楼建筑总层为12层,建筑高度为50m,层高为3.9m;B2#、C1#、C2#标准厂房建筑总层为11层,建筑高度为49.65m,层高为4.1m;B1#、B3#、D#标准厂房建筑总层为10层,建筑高度为49.90m,层高为4.1m;E3#标准厂房建筑总层为2层,建筑高度为10.35m。

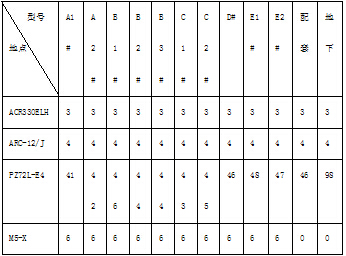

该项目的用表情况如下:
4 设备选型
a.多功能网络仪表
功能:有功电度、电流、电压、有功功率、功率因素
精度等级:变电所馈线不低于0.5级;互感器精度:不低于0.5级
电气接口:RS-485
通信协议:MODBUS、DL/T645
安装位置:变电所所有回路。
安装方式:嵌入式
