建筑光伏发电系统

    1、概述

    建筑光伏发电是一种新型的、具有广阔发展前景的发电和能源综合利用方式。它将光伏电池板、汇流箱置于家庭、企业办公楼、厂房等建筑物的屋顶，通过光伏逆变器、配电柜及其他设备直接将太阳能转化为电能并入电网，实行“自发自用、余电上网、就近消纳、电网调节”的运营模式，能够有效解决电力在升压及长途运输中的损耗问题。

    2、拓扑图

    2.1 AMI-250微逆变器组成光伏并网发电系统

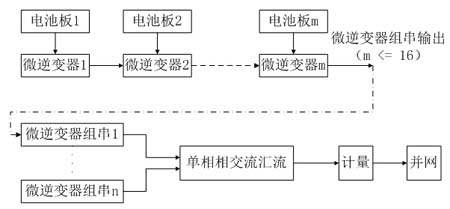

    2.1.1 微逆变器单相并网系统

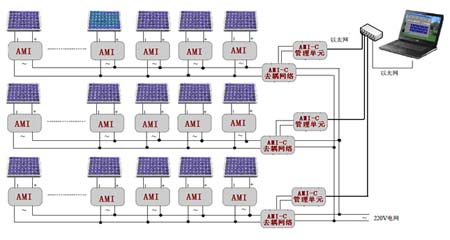

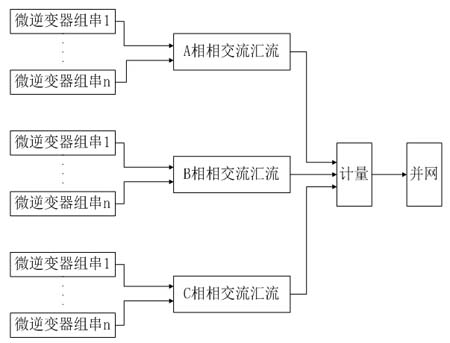

    2.1.2 微逆变器三相并网系统

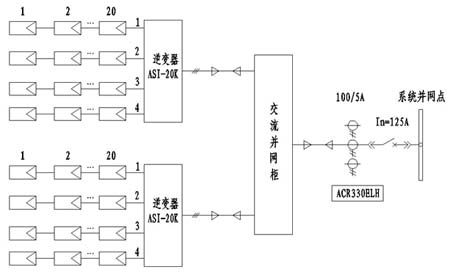

    2.2 ASI-20KW光伏逆变器组成三相并网发电系统

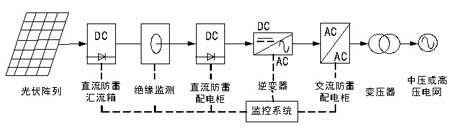

    2.3 大型光伏电站系统

    3、光伏发电系统监控

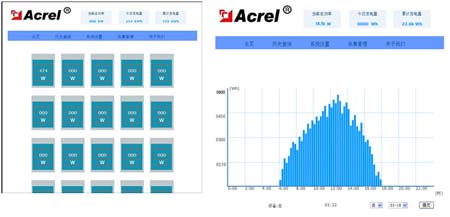

    3.1 微逆变器光伏发电系统监控

    微逆变器组成的光伏监控系统可以实现对单块太阳能电池板组件的监控，可以通过网络查看单块组件的当前发电功率，历史发电功率的柱状图显示及发电电量等数据。

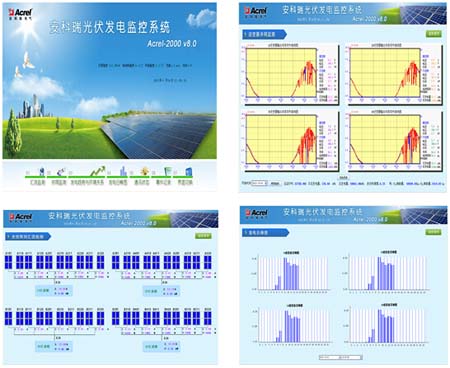

    3.2 ACREL-2000 V8光伏发电系统监控

    ACREL-2000 V8系统对光伏电站的整体信息进行监控，采用图形和数据的形式实时动态地展现电站概况、电站实时发电及发电统计信息。通过主界面可以对光伏阵列现场环境进行实时监测与显示，如室外温度值、风速、风向、光照强度等。

    4、光伏发电应用

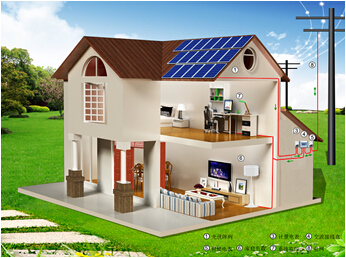

    4.1 某别墅微逆变器组成单相光伏并网系统

    某别墅屋顶上装18块250W的光伏电池板，每块电池板配一微逆变器，光伏发电可以通过计量电表③进行计量， 该表可以由供电局安装以申请发电补贴；④为交流接线盒，装设开关及通讯采集器等设备，用户可通过⑦对发电及用电状况进行系统监控；⑤为用户进线计量电表，对用户的用电进行计量，该表最好为双向计量电表，如果光伏发电用户自己没有用完，可以将剩余发电送入电网。所以该用户装光伏发电收益如下：

    自发自用： 光伏发电的每度电补贴 + 节省的每度电费用；

    余电上网: 光伏发电的每度电补贴 + 上网电价；

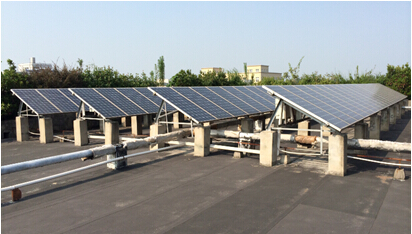

    4.2 某工厂微逆变器组成三相光伏并网系统

    某工厂72kW屋顶光伏系统为三相接入，每相各有6个组串，每个组串16块250W光伏电池板 + 16个AMI-250微逆变器 + 1个AMI-C管理单元和去耦模块；

    5、系统选型

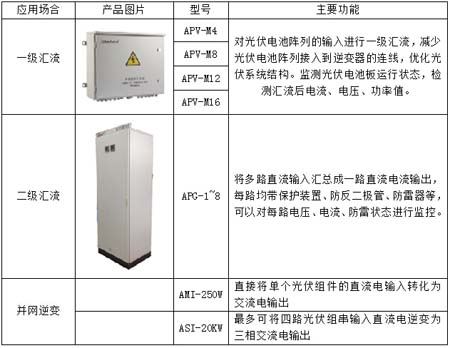

    5.1 一次系统产品

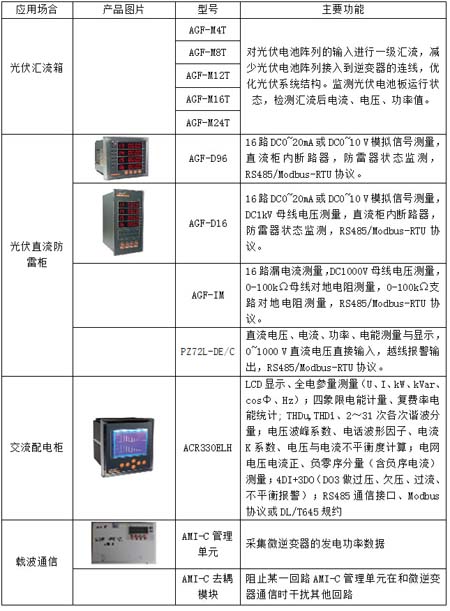

    5.2 二次系统产品

<
