低压电机节能与控制系统

2015/3/13 18:41:19   安科瑞电气股份有限公司  供稿
分享到:

    1、适用范围

    安科瑞低压电机节能与控制系统适用于石油、化工、电力、煤炭、冶金、造纸、水泥等行业,可以实时对低压电动机的运行状态进行监测,对电机各类故障进行监测并存储故障信息,可以生成各类实时曲线(电压曲线、电流曲线等),为电机节能提供依据,并可实现电机节能管理。

    2、系统构成

    安科瑞低压电机节能与控制系统由监控软件、计算机和通讯网络、低压电机保护装置、低压多功能仪表、PLC、变频器、软启等设备构成。

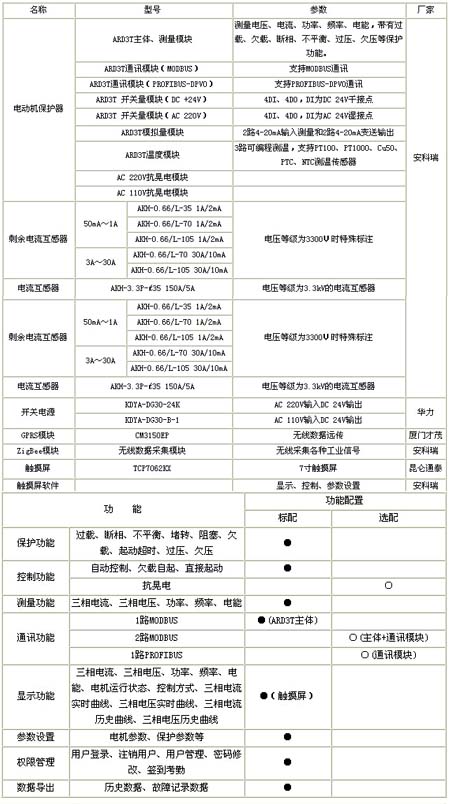

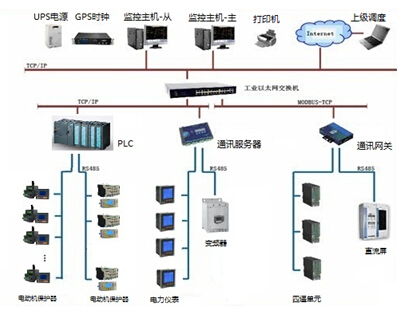

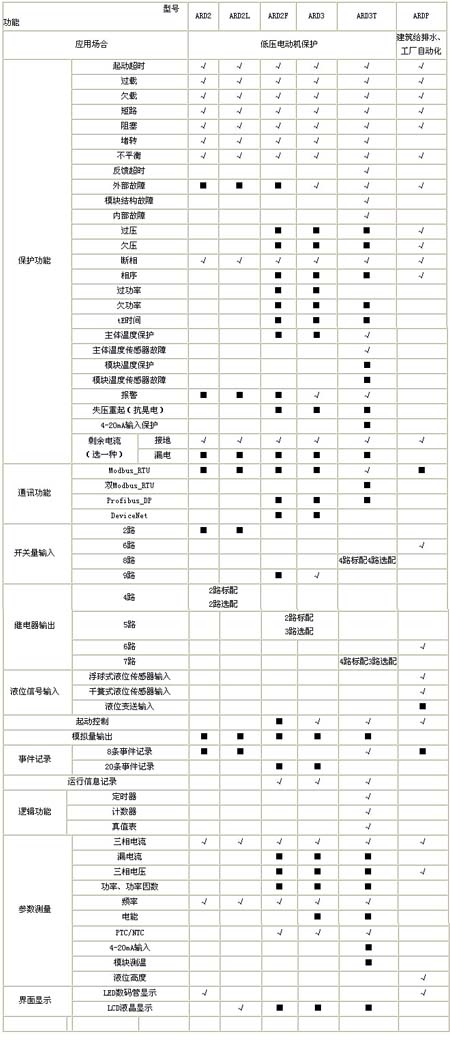

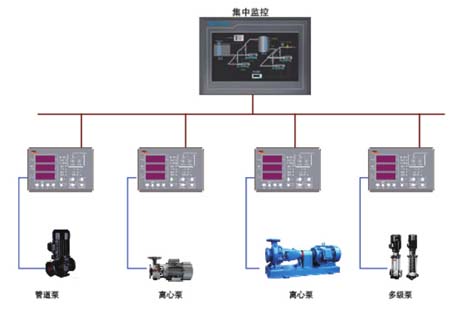

安科瑞低压电机节能与控制系统产品构成

安科瑞低压电机节能与控制系统产品构成

    3、系统特点

    3.1 实时监测电机回路

    石化、电力、水泥等电机用量大户,需要对电机进行实时监测,监测内容包括电机的电流、电压、电能、频率、电机状态(起动、停止、报警、故障)等。在要求较高的场所还要对工艺参数进行监测,例如温度、压力等。本系统不仅可以监测电机电压、电流还能做能耗统计,工艺参数监测,可以大幅提高企业自动化程度。

    3.2 集中监控,利于节能

    低压电机节能系统对用电大户电机进行实时能耗监测,监测到的数据可以作为节能依据,并可通过系统进行节能控制,利于电机节能应用。

    3.3 提高自动化水平

    安科瑞低压电机节能系统是应用电力自动化技术、计算机技术和信息传输技术,集保护、监测、控制、通信等功能于一体的综合系统,在本系统中可实时查看自控部分数据,用户在监控室内即可了解全部电机运行情况、实际生产情况。

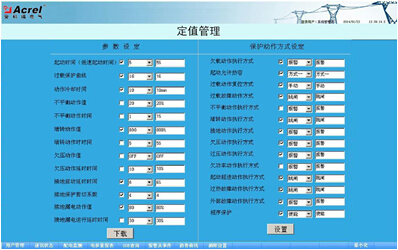

    3.4 软件功能强大

    ◆具有实时数据采集、参数设置、事件报警、曲线及电能分类管理。

    ◆实时显示配电室内的用电状态等信息;实时显示系统设备运行状态。

    ◆故障智能分析、设备档案和电量统计信息上传等功能。

    ◆提供低压一次系统图界面,便于系统维护通讯状态监视。

    ◆提供主要设备用电信息,运行状态等设备信息。

    ◆报警及操作记录。报表查询及打印,用户权限管理等。

    4、系统功能

    4.1 配电系统一次图显示

    通过计算机屏幕显示各种仿真画面,主要包括:

    ◆总配电系统一次图

    ◆各变电所配电系统一次图

    通过后台计算机显示全部配电系统的一次接线图,并提供变电所配电系统接线图,各个回路的实时数据,各种警告信息、计算机监控信息状态等,实时刷新各画面上的运行参数和设备运行状态。

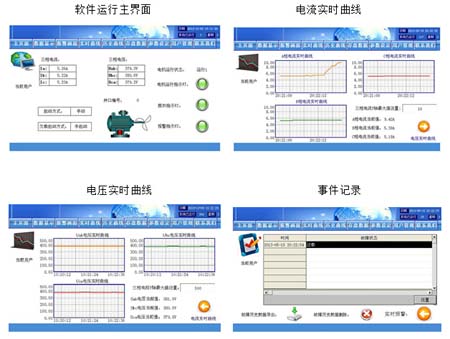

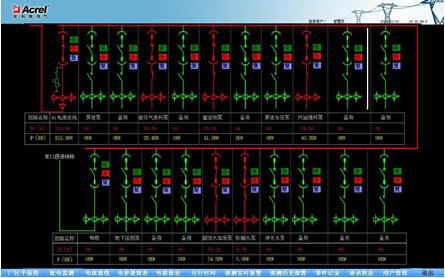

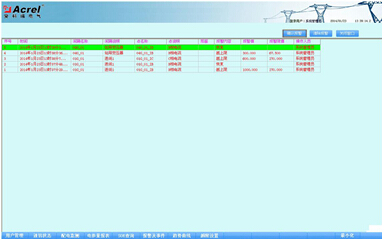

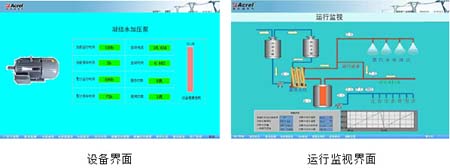

系统主界面显示

系统主界面显示

    4.2 数据采集与处理

    通过现场控制层单元实时采集配电系统各种模拟量、开关量、电度量等,并对所采用的量进行数字滤波,有效性检查,电度计算等加工,从而产生出可供应用的电流、电压、有功功率、无功功率、电度、功率因数等各种实时数据,供数据库更新。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 总6页
