Diodes多通道负载电流汲入型驱动器

比行业标准器件节省十二倍耗电量

2015/3/9 13:57:51   电源在线网
分享到:

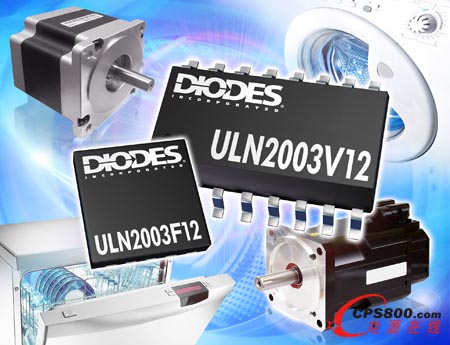

    Diodes公司 (Diodes Incorporated) 推出两款驱动器ULN2003V12及ULN2003F12。ULN2003V12为七通道继电和电感负载电流汲入型驱动器,可直接替代行业标准器件并减少耗电量达十二倍。ULN2003F12是四通道版本,在驱动低压步进电机等要求较少输出通道时会缩减占位面积。

Diodes多通道负载电流汲入型驱动器

    ULN2003V12为七通道继电和电感负载电流汲入型驱动器,可直接替代其它厂商同类型行业标准ULN2003A产品,并节省十二倍耗电量。四通道的ULN2003F12则可在驱动低压步进电机等要求较少输出通道的情况下,提供更小巧的解决方案。两款器件的目标市场包括洗衣机和洗碗机等家用电器。

    ULN2003V12及ULN2003F12支持3.3V到5V的CMOS逻辑输入,因而能够与多种微控制器和逻辑器件相互兼容。它们还集成了输入RC缓冲电路及内部输入级下拉电阻器,前者有效改善在噪声工作下的性能,后者就简化了三态输入逻辑的工作流程。新器件更具有低输出阻抗驱动器,可尽量降低片上功耗,并同时支持高达20V的输出上拉电压。两款器件提供低至每通道25μA的供电电流以及卓越的4kV静电放电人体模型测试性能,适合工业应用。

    ULN2003V12及ULN2003F12器件的其中一项主要功能,是每个输出都通过内部续流二极管连接到COM引脚,达成共阴极配置 。这项功能藉着使几个相邻的通道并联来提升电流抽取能力。例如当ULN2003V12的七个通道并联时,器件一般可处理1A的负载电流。两款产品采用了微型封装,有助於降低对电路板空间的要求。ULN2003V12提供SO-16和 TSSOP-16封装选择;ULN2003F12则以U-DFN3030-10封装供应。<
