电力监控系统在沈阳长白电器制造有限公司的应用
徐霜
安科瑞电气股份有限公司 上海嘉定
摘要：基于目前科学技术飞速发展，人们对电力资源的依赖越来越广泛，而现阶段国内电力系统的运营成本还相对较高，因此完善电力系统各方面的工作已经势在必行。电力监控系统在整个电力系统中具有重要的作用，它能够有力的促进电网管理工作效率，降低电力系统的运营成本，本文通过沈阳长白电器制造有限公司电力监控系统的应用介绍电力监控系统在电器制造工厂中的应用。
0 引言
配电自动化，是一项集计算机技术、数据传输技术、控制技术、现代化设备及管理于一体的综合信息管理系统。其目的是提高供电可靠性，改善电能质量，向用户提供优质服务，降低运行费用，减轻运行人员的劳动强度。
随着电力网络的不断发展，用电负荷的持续增长，各种新型负载不断涌现，用户更加关注电能质量问题，同时也对电能质量提出了更加严格的要求。用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战，以实现配电系统持续可靠、高效低耗的运行。本文通过对沈阳长白电器制造有限公司电力监控的建设，介绍电力监控系统在电器制造中的应用。
1 项目概述及建设目标
沈阳长白电器制造有限公司占地面积24000平方米，建筑面积12710平方米。现有职工240人，其中工程技术人员40人，具有高级职称8人。注册资本2000万元，固定资产 3000万元。各类机械加工机床及试验设备70台（套），见图1。其中，包括国内最先进的数控剪板机、数控折弯机、数控转塔冲床、数控激光切割机、母线成型机及各 种电控产品检验设备。本电力监控系统中，监控要求主要有以下几个方面：

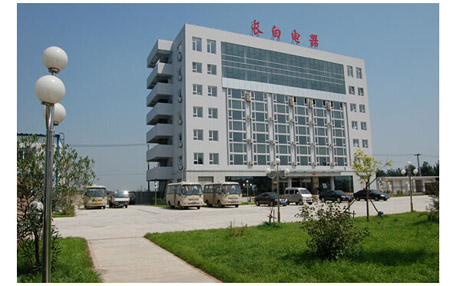

图1 长白电器
1)要求系统能够准确的对电流、电压、有功功率、无功功率、有功电能、无功电能、视在功率、功率因数、频率、开关状态等信息进行检测。2)要求系统能够及时的传递设备运作状态以及故障信息。3)要求系统能够通过设定，对各种信息进行报警。4)要求系统能够就地显示出各部分运作信息。
2 电力监控系统的设计
在监控系统的设计中，要充分考虑客户的实际需求，以及电力系统的实际结构、电力系统的实际载荷能力等因素，进而合理的选择监控设备，这既有利于减少系统运作的成本，同时也有利于系统功能的实现。

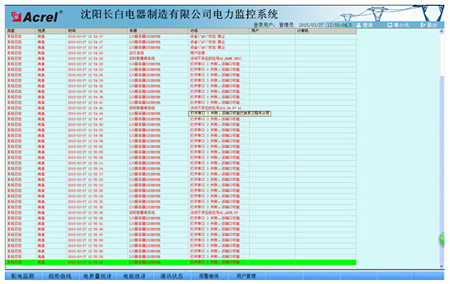

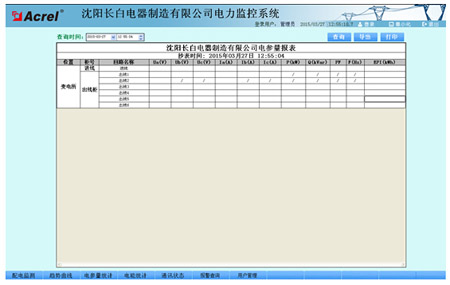

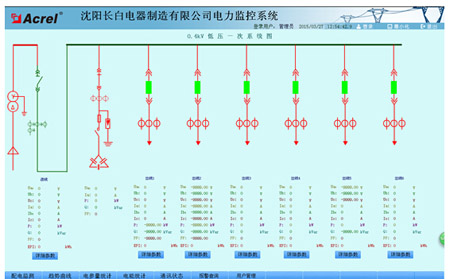

本项目的电力监控系统，可以实现对变电所内低压配电回路的实时监控，有利于电能管理。另一方面，电力监控系统不仅能够准确的表示出回路的用电状况，它还具备网络通讯等功能，能够与计算机、协议转换器等设备进行组合，及时的显示厂内各个配电回路的运作状态，当工厂内电力系统的负载越标时，电力监控系统能够迅速报警，发出语音提示。另外，电力监控系统还能够生成报表、曲线图等统计信息，便于有关人员分析工厂内各部分的用电状况，使工厂内的用电活动更加安全，从而保证工厂内人员的生命安全，提高厂内工作人员的工作效率。
2.1 系统结构 依据新建工厂的配电情况分布情况，在线监测系统建设采用分层分布式结构，系统包括：站控管理层、网络通讯层、现场设备层。系统网络结构 如图2所示：

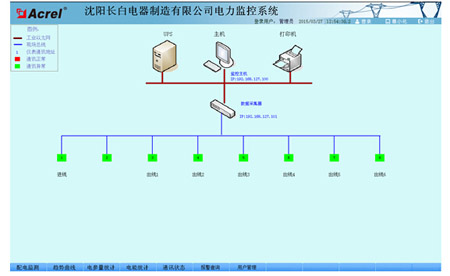

图2 拓扑图

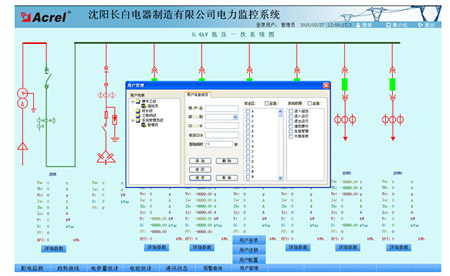

站控管理层管理人员与计算机进行人机交互的直接窗口，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况，是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机、UPS电源等组成。
通讯层使用的设备为工控机自带串口链接协议转换器。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。
现场设备层主要是连接于网络中用于电参量采集测量的各类型的仪表等，也是构建该配电系统必要的基本组成元素。现场配置安科瑞电气的低压仪表、马达保护、电气火灾探测器。实现每个回路三相电流、三相电压、频率、功率、四象限电能等电参量监测、保护动作信息检测；并对每个回路断路器分合闸状态进行监测。
2.2 网络设计 电力监控系统中的网络系统能够及时的对数据进行传输，并迅速传递操作指令，是实现电力监控系统各项功能的基础。把现场每个设备就地与总线连接，之后在把各条总线全部接入通讯网关，来实现与主机的传递。
