Acrel-6000电气火灾监控系统在蛟河市林业科技推广中心中的应用

2015/4/29 16:00:04 安科瑞电气股份有限公司供稿

徐霜

安科瑞电气股份有限公司上海嘉定

摘要安科瑞剩余电流式电气火灾监控系统通过ARCM剩余电流式电气火灾监控装置或数字型剩余电流互感器，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。本文通过对蛟河市林业科技推广中心电气火灾监控系统项目的介绍，重点阐述Acrel-6000电气火灾监控系统所实现的功能及其重要意义。

1.前言

蛟河市位于吉林省东部，长白山西麓，松花湖畔，地处东经126°5'—127°56′，北纬43°09′。幅员面积6429平方公里，人口47万，下辖2乡、8镇、6街、2个省级开发区和1个县级经济开发区，。蛟河林业经营总面积45.56万公顷，活立木总蓄积量2849万立方米，森林覆盖率58.5%，是吉林省重点林区之一。

蛟河市林业局始建于1963年，现有固定资产67863万元，林业职工5800人，其中专业技术人员 374 人。全局基层党组织23个，党员1053人。企事业单位56个，其中国有企业场圃19个，机关事业单位37个，包含有19个机关科室、 16个林业站、1个物业指导中心、1个木材检查站。是集政、事、企职能为一体的县级地方林业管理部门。

2.系统需求分析

探测漏电电流、过电流、超温度等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。储存各种故障和操作试验信号，显示系统电源状态。

3.参考标准

近年来，国家为了加大电气火灾监控防范的力度，相继制订或修改了一批相关标准规范，加强对电气火灾的预防,主要有：

3.1 GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。

3.2 GB50016-2006《建筑设计防火规范》，在条文11.2.7里规定:下列场所宜设置剩余电流动作电气火灾监控系统。这些场所包括各种类型的影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。

3.3 国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。

3.4 电气火灾监控系统的产品应满足:GB14287.1-2005《电气火灾监控设备》、 GB14287.2-2005《剩余电流式电气火灾监控探测器》、GB14287.3-2005《测温式电气火灾监控探测器》。

3.5 电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》。

3.6 电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求。

3.7 电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)。

4.系统组成

蛟河市林业推广中心电气火灾监控系统由电气火灾监控设备，电气火灾探测器以及漏电流互感器组成。

本项目通讯总线共接入二条通讯总线，总线在配电室手拉手串接后，接入壁挂式后台，组成电气火灾系统的大动脉。箱体中漏电流互感器通过电流线接入漏电探测器，漏电探测器实时显示漏电情况。以上所述组成一套信号稳定，精度可靠的电气火灾监测系统。本系统组网共分为三层：

1）站控管理层

站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如触摸屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以图形、数显、声音、指示灯等方式反应现场运情况。

监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。

UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。后台监控设备设置在自维变电所中。

2）网络通讯层

通讯介质：系统主要采用屏蔽双绞线，以RS485接口，MODBUS通讯协议实现现场设备与上位机的实时通讯。

3）现场设备层

现场设备层是数据采集终端，主要为ARCM200L系列剩余式电气火灾监控探测器。

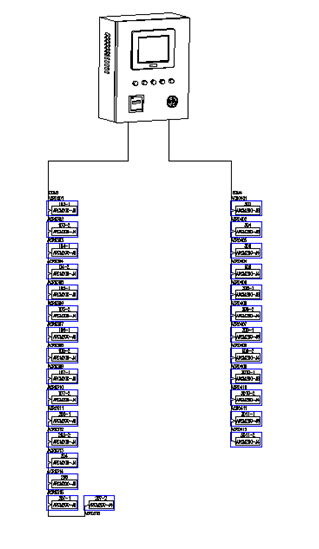

系统结构拓扑图如下：

5.电气火灾设备

5.1 Acrel-6000电气火灾监控后台：

主要技术参数

电源：

① 额定工作电压AC220V（-15% ～ +10%）

② 备用电源：主电源欠压或停电时，维持监控设备工作时间 ≥4小时

工作制：

24小时工作制

通讯方式：

RS485总线通讯，Modbus-RTU通信协议，传输距离1km，可通过中继器延长通讯传输距离

监控容量：

① 监控设备最高可监控200个监控单元（探测器）

② 可配接ARCM系列监控探测器

监控报警项目：

① 剩余电流故障（漏电）：故障单元属性（部位、类型）

② 温度报警（超温）：故障单元属性（部位、类型）

③ 电流故障（过流）：故障单元属性（部位、类型）

监控报警响应时间： ≤30s

监控报警声压级（A计权）：≥70dB／1m

监控报警光显示：红色LED指示灯，红色光报警信号应保持，直至手动复位

监控报警声信号：可手动消除，当再次有报警信号输入时，能再次启动

故障报警项目：

① 监控设备与探测器之间的通讯连接线发生断路或短路

② 监控设备主电源欠压或断电

③ 给电池充电的充电器与电池之间的连接线发生断路或短路

故障报警响应时间：≤100s

监控报警声压级（A计权）：≥70dB／1m

监控报警光显示：黄色LED指示灯，黄色光报警信号应保持至故障排除

故障报警声信号：可手动消除，当再次有报警信号输入时，能再次启动

故障期间，非故障回路的正常工作不受影响

控制输出：

报警控制输出：1组常开无源触点，容量：AC250V 3A或DC30V 3A

自检项目：

① 指示灯检查：报警、故障、运行、主电源、备用电源指示灯

② 显示屏检查

③ 音响器件检查

自检耗时 ≤60s

事件记录：

① 记录内容：记录类型、发生时间、探测器编号、区域、故障描述，可存储记录不少于2万条

② 记录查询：根据记录的日期、类型等条件查询

操作分级：

① 日常值班级：实时状态监视、事件记录查询

② 监控操作级：实时状态监视、事件记录查询、探测器远程复位、设备自检

③ 系统管理级：实时状态监视、事件记录查询、探测器远程复位、设备自检，监控设备系统参数查询、监控设备各模块单独检测、操作员添加与删除

使用环境条件：

① 工作场所：消防控制室内、有人值班的变配电所（配电室）、有人值班的房间内墙壁上

② 工作环境温度：0℃～40℃

③ 工作环境相对湿度：5%～95%RH

④ 海拔高度：≤2500m

5.2 AKH-0.66L数字式剩余电流互感器

AKH-0.66L数字式剩余电流互感器采用交流采样技术，实时地对配电回路的剩余电流进行监控，从而预防电气火灾发生，并支持标准MODBUS-RTU协议可以与各种标准系统相连。该产品采用带隔离的直流24V电源。产品符合 GB14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》的标准要求。

6.系统功能

6.1 监控报警功能：

监控设备能接收多台探测器的漏电、温度信息，报警时发出声光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按显示屏“复位”按钮远程对探测器实现复位。对于声音报警信号也可以使用显示屏“消声”按钮手动消除。

6.2 故障报警功能

通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。

电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

6.3 自检功能

检查设备中所有状态指示灯、显示屏、喇叭是否正常。

6.4 报警记录存储查询功能

当发生漏电、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。

6.5 电源功能

当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作，当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。
