Acrel-2000电力监控系统在宛平路88号地块的应用
徐霜1
1安科瑞电气股份有限公司,上海 嘉定 201801;
摘要:介绍宛平路88号地块,采用智能电力仪表,采集配电现场的各种电参量。系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-2000型电力监控与电能管理系统实现变电所配电回路用电的实时监控和管理。
概述
工程地点:徐汇区宛平南路88号
项目用途:商办楼
占地面积、建筑面积:建筑面积8047平米,地上5413平米,地下2634平米
项目概况:宛平南路88号项目位于上海市徐汇区宛平南路和肇嘉浜路交汇处,东邻宛平南路,北至肇嘉浜路,与徐家汇绿地相呼应,为高档产品展示和金融经营服务的商务楼,建筑外立面利用渐变手法将古典样式石材幕墙完美过渡到现代玻璃幕墙样式。
本项目设计为变配电所部分电力监控系统,变配电所位于地下一层,其中有两路高压进线,配有综合保护装置,低压部分,进线柜、馈线柜配有仪表,本电力监控系统只接入低压部分仪表。
1 需求分析
现场共有一座变配电室,需要实现数据集中管理、分析处理。软件大概功能要求如下:

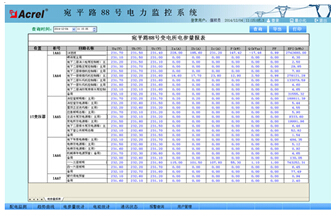

电压、电流、功率、功率因数及频率等监测信息实时刷新,并以一次图形式直观动态显示。各回路子画面上显示该回路各电参量、回路名称、电流越限值等信息。

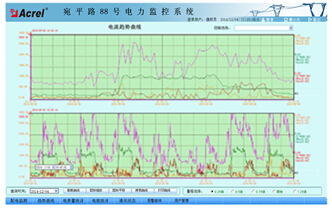

对各回路的电流绘制趋势曲线,便于分析该回路配电运行工况。

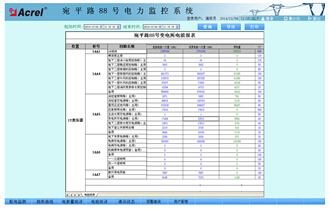

对各回路的电能集抄功能,并可生成时间段内符合客户管理需求的用电报表。
本技术条件适用于宛平路88号的变配电室。供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。供方提供的产品应至少满足本技术条件,但不仅限于此,其技术性能应满足对配电室数据监控的要求。
2 系统方案
监控系统主要实现对宛平路88号变配电进行用电监控与电能管理。监控范围为变配电所T1、T2变压器的低压进线柜、联络柜、馈线柜仪表,共分5条总线,总线直接接入本变电所内采集设备,从而在监控主机上实现总线上仪表与监控主机的数据连通。如下图所示:站控管理层、网络通讯层和现场设备层。

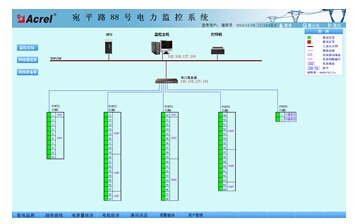

系统网络拓扑图
1)站控管理层
站控管理层针对电力监控系统的管理人员,是人机交互的直接窗口。在主要指置于值班室的工控机、显示器、UPS等。
2)网络通讯层
通讯层主要是由NPORT5610-8串口服务器、以太网设备及总线网络组成。NPORT5610-8串口服务器主要功能是监测现场智能仪表;以太网设备及总线网络的主要功能是实现数据交互,使配电系统管理集中化、信息化、智能化,极大提高了配电系统的安全性、可靠性和稳定性,真正达到了无人值守的目的。
3)现场设备层
现场设备层是数据采集终端,主要由智能仪表、综合保护装置组成,智能仪表通过屏蔽双绞线RS485接口,采用MODBUS通讯协议总线型连接接入通讯服务器,经通讯服务器到达该配电间监控主机进行组网,实现远程监控。
智能仪表现场连接示意

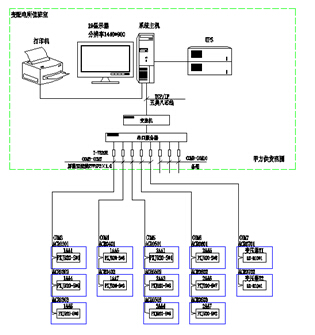

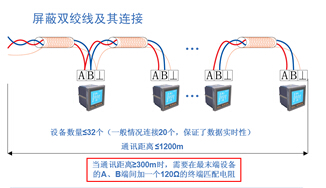

现场仪表以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接,每根总线连接智能仪表数量在20只左右,然后将数据上传至串口服务器NPORT5610-8,进而将数据上传至当地监控终端。具体连接示意图如下所示:
低压进线和馈线回路采用多功能仪表,它能测量所有常规电力参数,如:三相电压、电流、功率因数、频率、有功电度、无功电度。
3 系统功能
功能特点
本系统采用全中文界面,操作简单方便;运行稳定可靠;系统具有一次系统图显示,模拟图显示和网络结构图显示;系统提供了友好的人机交互界面,一切操作均可在界面上进行,而且具有远程显示功能。

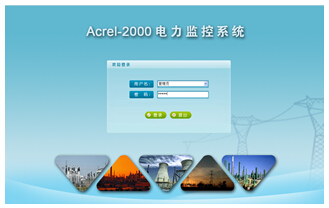

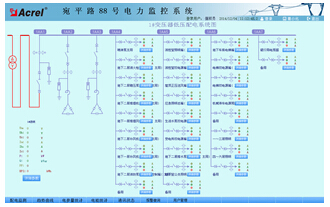

登录界面
为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)。定义不同级别用户的登录名、密码及操作权限,为系统运行维护管理提供可靠的安全保障。将用户的级别分为操作工、工程师、系统管理员这三个等级,每个等级可以单独赋给不同的操作权限,包括进入运行、退出运行、遥控操作、报表管理系统管理员为最高等级用户,高一级的用户可以添加、删除下一级别的用户。

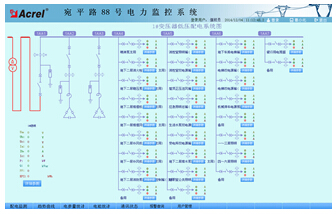

监控系统界面分为三块,标题界面、配电系统界面和菜单切换界面。
标题界面中显示当前登录用户及系统当前时间。

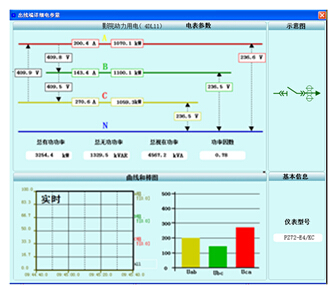

系统界面中显示当前界面对应各种参数。
- 1
- 2
- 总2页
