AFPM100/B消防设备电源监控系统在大连吉祥e家项目的应用

徐霜

安科瑞电气股份有限公司 上海嘉定

    摘要：本文简述了消防设备电源监控系统的组成原理，分析了消防设备电源监控系统在应用中的设计依据和相关规范。通过安科瑞消防设备电源监控系统在大连吉祥e家项目的实例介绍，阐述了消防设备电源监控系统功能的实现及其重要意义。

    0 项目概述

    大连吉祥e家项目占地160万平方米，地处大连市区、开发区、金州区三地交汇的核心位置，城市北进东扩的必经之路。项目位于金马路CBD核心入口处。本项目设计范围为吉祥e家小区4#、15#、16#、19#、20#及地下车库A消防电源回路。本项目在消防负荷配电箱内安装消防电源电压信号传感器，消防设备电源状态监控器设置于消防控制室内，系统采用总线形式组网。

    1 用户需求

    本项目要求消防设备电源监控系统能通过对吉祥e家消防设备的供电电源的故障和异常状态进行监控，及时报警提醒相关人员消除这些隐患，防止发生火灾时，消防设备无电可用，设备不能正常投入使用。

    为便于值班监控管理，中央主机应具有以下主要功能：

    1)按照配电图纸，对各回路消防设备进行监控，掌握消防设备电源的运行情况。

    2)消防设备电源监控系统内部能够实现统一的监控平台，能够得到系统内部全部参数的实时数据；对整个消防设备电源监控系统的智能化管理，能够通过检测消防设备电源的电压状态等相关信息，从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相等故障信息。

    3)主机对监控报警和故障报警事件应具有实时打印事件编号、监控部位、事件性质、报警参数及日期时间等数据的功能。报警事件数据应专门储存，有独立的查询界面，并不可修改，以供故障责任分析之用。

    4)除以上条款要求外，主机的其它功能和性能尚应符合国标GB 28184-2011 《消防设备电源监控系统》的规定及GB 25506-2010 《消防控制室通用技术要求》的标准。

    2 引用标准

    系统的设计满足以下所列制造和试验标准：

    ISO/IEC11801 《国际综合布线标准》

    GB/50198 《监控系统工程技术规范》

    GB28184-2011 《消防设备电源监控系》

    GB25506-2010 《消防控制室通用技术要求》

    GB/T 50314-2006 《智能建筑设计标准》

    GB50016-2006 《建筑设计防火规范》

    GB50303-2002 《建筑电气装置工程施工质量验收规范》

    JGJ 16-2008 《民用建筑电气设计规范》

    GB50052-2009 《供配电系统设计规范》

    GB50054-2011 《低压配电设计规范》

    3 解决方案

    3.1系统结构

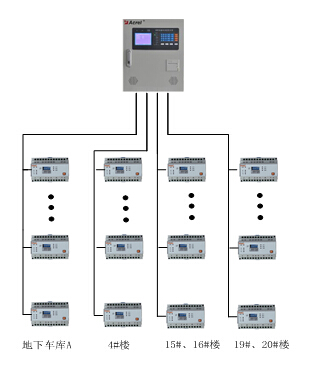

    吉祥e家消防设备电源监控系统采用消防设备电源状态监控器+电压传感器的两层结构组网模式。根据项目实际要求，为该项目配置消防设备电源监控系统的电压传感器型号为：AFPM3-2AV、AFPM3-AV，消防设备电源状态监控器型号为：AFPM100/B。AFPM100/B设置在消防控制室内，引出4根RS485总线及DC24V电源线与现场配电箱内的传感器相连。系统拓扑结构如下图：

    3.2 系统功能

    3.2.1监控报警功能

    a. 被监控设备电源回路开关状态

    b. 被监控设备电源的工作状态（电压、电流及报警状态信息）

    c. 报警响应时间：≤100s

    d. 报警声信号：可手动消除，当再次有报警信号输入时，能再次启动

    e. 报警光信号：红色LED指示灯常亮

    3.2.2控制输出功能

    a. 对个别或全部被监控设备的报警继电器进行远程遥控操作

    b. 监控器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A

    3.2.3故障报警功能

    a. 监控器与模块（电压/电流信号传感器）之间的连接线断路、短路

    b. 监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）

    c. 监控器与其分体电源间连接线断路、短路

    d. 当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号

    e. 故障报警响应时间：≤100s

    f. 故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动

    g. 故障报警光信号：黄色LED指示灯常亮

    h. 故障期间，非故障回路的正常工作不受影响

    3.2.4自检功能

    a. 连接检查：通信线路及分体电源线路的断路、短路

    b. 设备自检：手动检查或系统自检

    c. 自检耗时：≤60s

    3.2.5报警记录功能

    a. 记录10000条相关故障报警信息

    b. 报警类型：故障类型、发生时间、故障描述

    c. 报警事件查询

    d. 报警记录打印

    3.2.6打印功能

    监控系统可汉字打印，可打印报警事件及时间、故障事件及时间。

    3.2.7消音

    在发生报警或故障等警报情况下，监控设备的扬声器会发出相应的报警声加以提示，按“消音”键扬声器终止发出警报，报警灯绿灯亮。期间工作人员可以对有关故障进行处理。一切回归正常，报警灯灭。如有新的故障发生时，消音指示灯灭，扬声器将再次发出警报声。

    4 结束语

    大连吉祥e家消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。

    参考文献

    [1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4

    [2].周中.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气 2010. 6

    作者简介

    徐霜，女，本科。任职单位：现任职于安科瑞电气股份有限公司<
