AFPM100/B消防设备电源监控系统在无锡SK海力士项目的应用

2015/6/5 14:15:06   安科瑞电气股份有限公司  供稿
分享到:

徐霜

安科瑞电气股份有限公司 上海嘉定

    摘要:本文简述了消防设备电源监控系统的组成原理,分析了消防设备电源监控系统在应用中的设计依据和相关规范。通过安科瑞消防设备电源监控系统在无锡SK海力士项目的实例介绍,阐述了消防设备电源监控系统功能的实现及其重要意义。

    0 项目概述

    无锡SK海力士位于江苏无锡新区出口加‌‌工区,为独资建造的世界一流的存贮器制造企业。本项目设计范围为危险品仓库消防负荷双电源回路,共6台双电源配电箱。本项目在消防负荷配电箱内安装双电源电压信号传感器,消防设备电源状态监控器设置于消防控制室内,系统采用总线形式组网。

    1 用户需求

    本项目要求消防设备电源监控系统能通过对无锡SK海力士消防设备的供电电源的故障和异常状态进行监控,及时报警提醒相关人员消除这些隐患,防止发生火灾时,消防设备无电可用,设备不能正常投入使用。

    为便于值班监控管理,中央主机应具有以下主要功能:

    1)按照配电图纸,对各回路消防设备进行监控,掌握消防设备电源的运行情况。

    2)消防设备电源监控系统内部能够实现统一的监控平台,能够得到系统内部全部参数的实时数据;对整个消防设备电源监控系统的智能化管理,能够通过检测消防设备电源的电压状态等相关信息,从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相等故障信息。

    3)主机对监控报警和故障报警事件应具有实时打印事件编号、监控部位、事件性质、报警参数及日期时间等数据的功能。报警事件数据应专门储存,有独立的查询界面,并不可修改,以供 故障责任分析之用。

    4)除以上条款要求外,主机的其它功能和性能尚应符合国标GB 28184-2011 《消防设备电源监控系统》的规定及GB 25506-2010 《消防控制室通用技术要求》的标准。

    2 引用标准

    系统的设计满足以下所列制造和试验标准:

    ISO/IEC11801 《国际综合布线标准》

    GB/50198 《监控系统工程技术规范》

    GB28184-2011 《消防设备电源监控系》

    GB25506-2010 《消防控制室通用技术要求》

    GB/T 50314-2006 《智能建筑设计标准》

    GB50016-2006 《建筑设计防火规范》

    GB50303-2002 《建筑电气装置工程施工质量验收规范》

    JGJ 16-2008 《民用建筑电气设计规范》

    GB50052-2009 《供配电系统设计规范》

    GB50054-2011 《低压配电设计规范》

    3 解决方案

    3.1系统结构

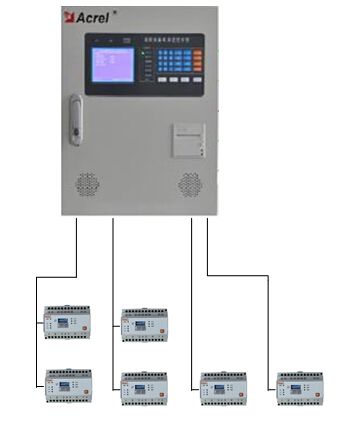

    无锡SK海力士消防设备电源监控系统采用消防设备电源状态监控器+电压传感器的两层结构组网模式。根据项目实际要求,为该项目配置消防设备电源监控系统的电压传感器型号为:AFPM3-2AV,消防设备电源状态监控器型号为:AFPM100/B。AFPM100/B设置在消防控制室内,引出4根RS485总线及DC24V电源线与现场配电箱内的传感器相连。系统拓扑结构如下图:

    3.2 系统功能

    3.2.1监控报警功能

    (1)被监控设备电源回路开关状态

    (2)被监控设备电源的工作状态(电压、电流及报警状态信息)

    (3)报警响应时间:≤100s

    (4)报警声信号:可手动消除,当再次有报警信号输入时,能再次启动

    (5)报警光信号:红色LED指示灯常亮

  • 1
  • 2
  • 总2页
