Acrel-2000电力监控系统在东莞天安数码城的应用
徐霜
安科瑞电气股份有限公司 上海嘉定
【摘要】：随着电力工业的快速发展、计算机网络技术的成熟、智能电力仪表的应用，电力系统监控已进入智能化、网络化、数字化的时代。本文介绍基于网络电力仪表的Acrel-2000电力监测软件在东莞天安数码城配电监控中的应用。系统实现了分散式采集和集中控制管理的智能化、数字化、网络化电力监控。
1、项目概况
由东莞天安数码城有限公司投资兴建的“东莞天安数码城” 坐落于东莞新城市中心地带南城区，是东莞市“三重“项目，也是南城区三个百亿项目之一。
项目总体规划占地面积约30万平方米，建筑面积100万平方米，总投资50亿元。园区开发的“天安科技产业大厦”系列产品，主要功能包括：为创新型企业提供研发和办公的科技产业大厦，为科技、管理人才提供工作、休闲的配套设施等，融合研发、检测、轻型生产、商务办公、物资存储等功能。
整个商业体B区的配电系统设有1个高低压变配电室，内置4台变压器，位于商业体地下一层；整个配电系统共计103多个低压馈出回路，进线回路均安装网络多功能电力仪表ACR220ELH，出线回路安装网络多功能电力仪表PZ96L-E4/KC或PZ72L-E4/KC。对整个配电系统的运行进行监测。
2、用户需求
配电室配电回路过多，且没有人员长期值班抄表，为了便于对对整个配电系统进行集中管理，商业体供电系统要求设立一套稳定可靠的电力监控系统，实现对商业体各个用电环节的用电情况进行监测。
3、设计方案
3.1 主要设计参考标准
● IEC870-1 《远动设备及系统总则一般原理和指导性规范》
● IEC870-4 《远动设备及系统性能要求》
● IEC870-5 《远动设备及系统传输规约》
● DL 448-91 《电能计量装置管理规程》
● ISO/IEC11801 《国际综合布线标准》
● GB/50198-94 《监控系统工程技术规范》
3.2 系统结构
整个系统采设计了一套Acrel2000电力监控系统，采用分层分布式结构，即现场设备层、网络管理层、监控管理层。
现场设备为采集现场各回路电力系统运行参数，包括电流、电压、功率等遥测信息以及断路器分合闸状态以及故障等开关量状态；网络管理层主要包括通讯管理机、光电转换设备、交换机等，负责数据的上传及指令的下达；监控管理层为整个系统的核心，所有数据的存储、电力系统的运行状况的显示、控制指令的下达均通过该部分完成。
主要功能为一次主接线图界面显示；事件记录，系统运行异常监测；故障报警及操作记录；电能报表查询与打印；系统负荷查询、用户权限管理等主要功能；遥测信息报表查询，断路器分合闸状态指示等。

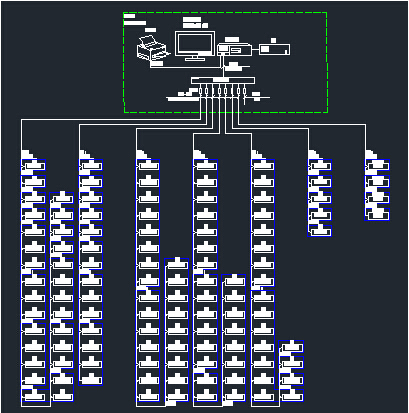

整个系统的网络结构如图1所示：

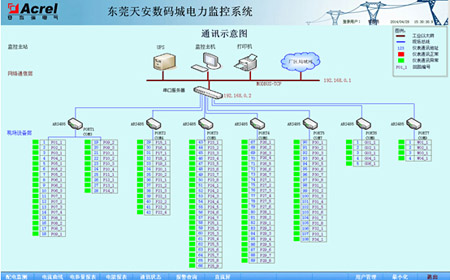

图1 系统拓扑图
整个系统的监控中心位于配电室值班室，变电所内相邻25块为数量上限的仪表连接成一根总线直接连接到管理中心的后台。组建成电力监控系统专用局域网，完成数据的传输。
3.3 软件设计
Acrel-2000 电力监控软件是对现场仪表数据进行采集监控的专用软件，系统为智能化网络电力监控系统，系统综合应用计算机网络、通讯、数据库、数值处理等多种现代信息技术，是电力系统的基础和重要组成部分。软件组态灵活、实用性强、操作简单、易于维护和扩展性强。它提供了良好的用户开发界面和简捷的工程实现方法，能够满足企业节能的要求，而且可利用网络通讯和IT信息处理技术，有效的加强物业的内部管理，提升物业的科学管理决策速度和准确度。

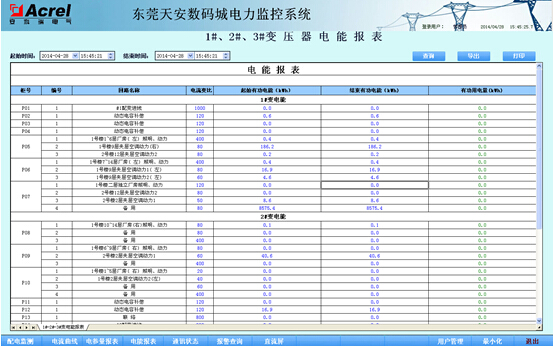

系统依据客户实际需求进行设计，并实现了配电监测、电能报表、通讯状态、事件及报警等功能。

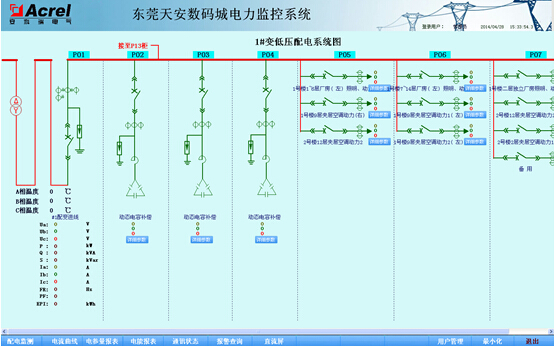

图2所示为本系统配电监测界面，实时显示配电室各回路三相电流、三相电压、有功功率、无功功率、率因数以及当前该回路断路器分、合闸状态、设备通讯报警、负荷越限报警等。并弹出报警提出对话框，提醒值班人员及时处理故障，降低事故发生率。
图2 配电监测
