Acrel-2000电力监控系统在中粮创智厂区的应用
徐霜
安科瑞电气股份有限公司，上海 嘉定
【摘要】：基于目前科学技术飞速发展，人们对电力资源的依赖越来越广泛，而现阶段国内电力系统的运营成本还相对较高，因此完善电力系统各方面的工作已经势在必行。电力监控系统在整个电力系统中具有重要的作用，它能够有力的促进电网管理工作效率，降低电力系统的运营成本，本文通过中粮创智厂区电力监控系统的应用介绍电力监控系统在工厂中的应用。
1 项目概况
项目位于位于深圳西部，宝安区南部，西南街道宝城67 区，处于地段东北角，临近城市交叉路口，是项目重要的展示界面。设计引入绿色生态理念，营造城市生态立体社区；开放式街区化的场地布局，关注区域功能分区，激活不同分区功能间的活力联系，最终实现园区的功能复合，形成产业工作、生活配套为一体的运营体系，成为创新型中小企业的孵化器。
整个商业体的配电系统共分3个低压变配电室，各个变电所分布于商业体地下一层；整个配电系统共计228个低压馈出回路，所有回路均安装网络多功能电力仪表PZ72L-E4。对整个配电系统的运行进行监测。
2 用户需求
系统内部能够实现统一的监控平台，能够得到系统内部全部参数的实时数据；对整个供配电系统的智能化管理，能够对供配电系统中所有电气设备的运行状态进行安全、可靠、准确地实时监视、控制，实现系统故障、异常实时报警并具有故障追忆功能。
3 设计方案
3.1 主要设计参考标准
· IEC870-1 《远动设备及系统总则一般原理和指导性规范》
· IEC870-4 《远动设备及系统性能要求》
· IEC870-5 《远动设备及系统传输规约》
· DL 448-91 《电能计量装置管理规程》
· ISO/IEC11801 《国际综合布线标准》
· GB/50198-94 《监控系统工程技术规范》
3.2 系统结构
整个系统采设计了一套Acrel2000电力监控系统，采用分层分布式结构，即现场设备层、网络管理层、监控管理层。
现场设备为采集现场各回路电力系统运行参数，包括电流、电压、功率等遥测信息以及断路器分合闸状态以及故障等开关量状态；网络管理层主要包括通讯管理机、光电转换设备、交换机等，负责数据的上传及指令的下达；监控管理层为整个系统的核心，所有数据的存储、电力系统的运行状况的显示、控制指令的下达均通过该部分完成。
主要功能为一次主接线图界面显示；事件记录，系统运行异常监测；故障报警及操作记录；电能报表查询与打印；系统负荷查询、用户权限管理等主要功能；遥测信息报表查询，断路器分合闸状态指示等。

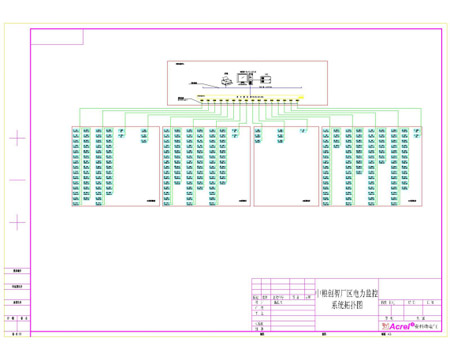

整个系统的网络结构如图1所示：
图1 系统拓扑图
整个系统的监控中心位于物业值班室，数据采集主要分为3部分，分别为1#配电室、2#配电室、3#配电室，每个变电所内相邻25块为数量上限的仪表连接成一根总线最终连接到后台主机，组建成电力监控系统专用局域网，完成数据的传输。
3.3 软件设计
Acrel-2000 电力监控软件是对现场仪表数据进行采集监控的专用软件，系统为智能化网络电力监控系统，系统综合应用计算机网络、通讯、数据库、数值处理等多种现代信息技术，是电力系统的基础和重要组成部分。软件组态灵活、实用性强、操作简单、易于维护和扩展性强。它提供了良好的用户开发界面和简捷的工程实现方法，能够满足企业节能的要求，而且可利用网络通讯和IT信息处理技术，有效的加强物业的内部管理，提升物业的科学管理决策速度和准确度。

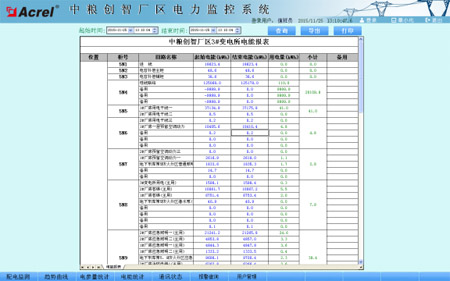

系统依据客户实际需求进行设计，并实现了配电监测、电能报表、通讯状态、事件及报警等功能。

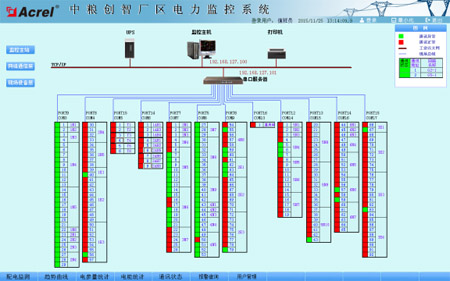

图2所示为本系统配电监测界面，实时显示配电室各回路三相电流、三相电压、有功功率、无功功率、率因数以及当前该回路断路器分、合闸状态、设备通讯报警、负荷越限报警等。并弹出报警提出对话框，提醒值班人员及时处理故障，降低事故发生率。
图2 配电监测
