顺源新推出：智能型电液阀控制隔离放大器

    顺源科技是07年深圳市高新技术企业及2011年、2014年国家高新技术企业。公司以“客户的成功，我们的价值”为经营理念，按照ISO 2008质量技术管理体系的要求，坚持开展改进、改善、创新工作，不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品。以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代需求。 顺源科技在数据采集器、隔离放大器、隔离变送器、DC-DC模块电源、智能仪表方面有10多年的设计、生产和应用经验，全系列产品有50多项国家专利和软件著作权。公司专业的工程师团队在更深入的理解和设计知识方面，相对于同行业竞争者有绝对的优势。为需要解决信号远程传输、EMC干扰、负载匹配、地线隔离、电源转换、数据采集、信号隔离、AD/DA转换等用户提供了大量解决方案。顺源的每个产品所用器件原材料都超出所预定的规格来设计生产出高稳定性的产品，这些保证了产品在各种恶劣环境运行过程中展现良好的性能。

    本次研发的新产品智能化电液阀控制隔离放大器，内置智能控制变送表，具备了传统产品所不具备的多种功能。智能变送表可将标准模拟量转换为0%-100%的占空比输出并将模拟量按设定范围，线性对应地以十进制数字量显示出来。这种嵌入式智能数字显示表采用两个按键组合操作，由中央处理器CPU进行控制，可实现零点、满量程、小数点、报警、延时等多种参数的设定，具有较强的灵活性和实用性。智能变送表内部嵌入安装了基本功能与扩展功能两块多功能板。

    该产品输出主要是针对电液阀和比例控制阀以及工业现场线性高精度模拟大驱动电流装置而设计的，产品正常上电后不仅可以输出0-100mA/0-500mA/0-1A/0-2A/0-3A等线性高精度模拟大驱动电流，还可将电液阀的闭合度实时显示出来，实用性和直观性较强。内部的集成工艺及新技术隔离措施使器件能达到3KV隔离电压和工业级宽温度、潮湿、震动的现场恶劣环境要求。这种新一代低成本、小体积、多功能的智能化隔离变送器仪表，具有工业现场信号转换、抗干扰隔离、显示控制等多种功能，广泛应用在电液阀、比例阀、液压传动、数控机床、机器人、工程车辆、船舶制造、石油化工、水工业、液压传动、工业自动化、新能源设施及军工科研等领域。

    产品特点

    ● 低成本、小体积，精度、线性度误差等级：0.5级

    ● PWM/4-20mA/0-10V/0-5KHZ/0-5KΩ/转速/位移/压力/流量/温度等多种传感器/变送器/PLC模拟量输入

    ● 0-100mA/0-500mA/0-1A/0-2A/0-3A等线性电流输出

    ● 信号输入与输出3000VDC抗干扰隔离保护

    ● 辅助电源：24VDC（18~36VDC）宽范围单电源供电

    ● 辅助电源与信号输出端共地输出，方便现场控制使用

    ● 电源反接保护，信号输出内置自恢复过流保护电路

    ● 标准DIN导轨安装，工业级温度范围：- 40 ~ + 85 ℃

    典型应用

    ● 工业现场模拟量隔离放大和比例调节控制

    ● 电流信号放大或电压信号驱动能力的增强

    ● 步进电机、电磁阀、比例阀门线性驱动控制

    ● PID输出模拟量大电流线性功率放大控制

    ● 电磁驱动器或大功率负载线性控制

    ● 模拟信号地线干扰抑制及隔离采集变送

    ● 信号无失真远程模拟传输控制和变送

    ● PLC/DCS模拟量功率比例调节控制与变送

    * 输入信号分类描述

    1、Z-W : 热电阻温度信号输入

    热电阻类型 Z1: Pt100 Z2: Pt10 Z3: Cu100 Z4: Cu50

    输入的温度范围 W1: -20-100℃ W2: 0-100℃ W3: 0-150℃ W4: 0-200℃ W5: 0-400℃ W8: 用户自定义

    2、PWM : 脉冲调宽信号输入

    D1: 50Hz-99Hz PWM信号输入 D2: 100Hz-0.9KHz PWM信号输入

    D3: 1KHz-9KHz PWM信号输入 D4: 10KHz-19KHz PWM信号输入

    D5: 20KHz-50KHz PWM信号输入 D8: 用户自定义

    3、AC : 交流信号输入

    输入额定电压值AC：0~1Vrms

    4、R : 电子尺、位移信号输入

    1：0-50Ω R2：0-100Ω R3：0-200Ω R4：0-500Ω

    R5：0-1KΩ R6：0-2KΩ R7：0-5KΩ R8：用户自定义 R9：0-10KΩ

    5、RMS : 真有效值信号输入

    200RMS：0-200mV； 1000RMS：0-1000mV

    6、F : 频率信号输入

    F1：0-1KHz F2：0-5KHz F3：0-10KHz F8：用户自定义

    产品选型举例

    例1：输入输出隔离型； 输入信号：4-20mA； 输出信号：0-3A，max 4.5Ω； 辅助电源：24VDC

    产品型号： DIN 1X1 ISO A4- P-3A

    例2：输入输出非隔离型； 输入信号：0-1KHz； 输出信号：0-2A，max 10Ω； 辅助电源：24VDC

    产品型号： DIN 1X1 SY F1-P-2A

    产品内置电位器的调节说明

    用户订购产品前可将现场应用参数告诉我们，以便出厂时按技术要求调好封存。

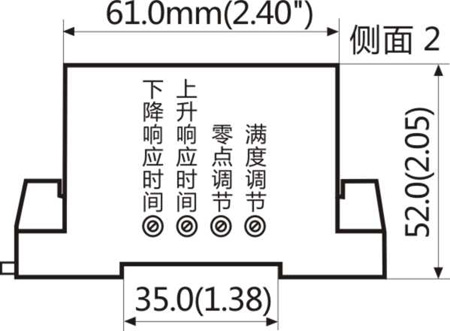

    如图：壳体侧面的四个多圈电位器旋钮，顺时针旋转调节减小，逆时针为增大。

    零点校准调节：给定最小输入信号，调节电位器旋钮，使得输出电流为零。

    满度校准调节：给定最大输入信号，调节电位器旋钮，使得输出电流为最大值。

    上升沿响应时间：示波器接输出负载两端，调节电位器，观察波形上升沿时间。

    下降沿响应时间：示波器接输出负载两端，调节电位器，观察波形下降沿时间。

    典型应用举例

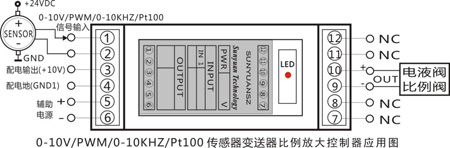

    应用1：0-10V/PWM/0-10K/Pt100/0~1Vrms/RMS等传感器变送器信号直接输入的应用模式。

    这种应用模式中，信号输入、信号输出与辅助电源之间是3000VDC 三隔离的。

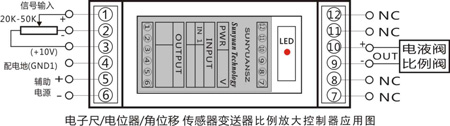

    应用2：应用模块自有的配电输出10VDC，与外接电阻或电位器组成电子尺或电桥输入的应用模式。

    这种应用模式中，信号输入地（GND）与配电输出的地（GND1）是连通共地的。所以，信号输入与信号输出之间是3000VDC 两隔离的。

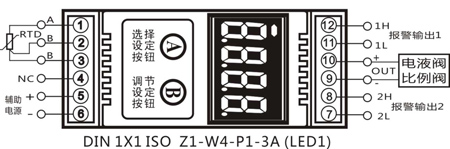

    应用3：智能化比例阀 (智能电液阀)应用举例： 温度传感器（Pt100）模拟信号输入，输出0-3A(max 4.5Ω)线性驱动电流，并且具有显示控制功能。

<
