上海潘登新电源集20多年的稳压、调压的制造经验与技术，根据国内企业用电实际需求，研发生产的革新型PDJN系列智能电力稳压节能系统，具有无触点稳压调压、谐波滤除装置、功率因数提高、雷电浪涌防护、PLC控制系统（人机界面）等节电节能新技术，在节电效果显著的同时还可保护后端用电设备、降低企业运行维护成本。经各行业实际使用，确认节电效果普遍达到5%-8%以上，减少企业维护费用50%以上。设备投资成本在一年节约的电费中即可收回，年回报率高达100%。
系统的稳压节能原理
PDJN系列电力稳压系统的原理电路（其中一相）见图1。它采用无触点交流调压补偿技术稳定输出电压。图1中,补偿变压器TB的副边线圈串联在主电路中，不计补偿变压器TB上的电抗压降，有： Uout=Uin±ΔU
式中：Uin——稳压器的输入相电压，Uout——稳压器的输出相电压，ΔU
——稳压器一相的补偿电压。
原理电路中的调压变压器TT有四个抽头，连接了8个双向晶闸管（S1、S3、S5、S7为左桥臂组，S2、S4、S6、S8为右桥臂组）。任何时候只能同时导通左右桥臂上的各一只双向晶闸管，在输入电压波动或输出电压发生变化时，经采样、与基准电压比较判断后，控制电路发出控制命令；在电压过零同步脉冲的作用下使相应的晶闸管导通或关闭，切换调压器TT的不同抽头，使补偿变压器TB产生大小和极性不同的补偿电压，以此稳定输出电压。

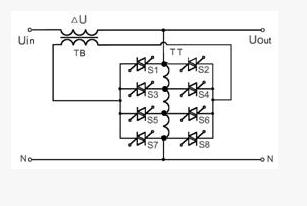

图1.稳压系统的原理电路图（其中一相）
假如补偿变压器TB的变压比为某一合适的比例，要求的输出电压Uout被设定为220V，则当输入电压Uin上升为240V时，控制电路驱动S1、S6两只晶闸管导通，使串联在主电路中的补偿电压△U为-20V，抵消输入电压的上升值，将输出电压Uout稳定在220V额定值。若输入电压Uin下降，通过调整，也可将输出电压Uout稳定在220V额定值。
如果将输出电压Uout设定为其他数值（如200V），利用同样原理也能实现自动调节。
由电功率公式P= U2/Z知，对特定的应用场合，若供电电压U偏高5%，则功耗大约增加10%，影响非常大。P=[U（1±0.05）]2/Z= U2（1±0.05）2/Z≈U2（1±0.1）/Z。通过上述分析可知，将偏高的电压降下来，降到设定值，就可节约很多电能。
电力稳压节能系统
PDJN系统以潘登公司专利技术设计的无触点电路工作，运用补偿式调压技术和PLC控制技术实现智能电力稳压节能。PDJN系统主要由输入采样电路、输出采样电路、PLC控制电路、调压电路、补偿电路、浪涌防护器和保护电路等几部分组成。原理框图见图2。

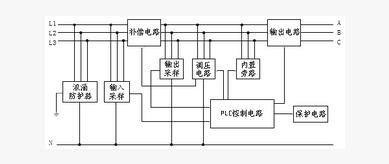

图2 电力稳压节能系统原理框图
浪涌防护和滤波
PDJN系列电力稳压节能系统输入端装设了全模保护模式的三相浪涌保护器。既保护设备内电路和器件对地的绝缘，又保护两个输入端之间的电路和器件，即对浪涌经过的所有可能的线路都进行保护，有效地防止了沿电力线路侵入的浪涌电压对稳压节能系统和后面负载造成的伤害。此外，柜内安装了滤波器，用来清除和吸收高频谐波的能量，有效清除瞬变对系统用电设备的干扰或损坏，减少了由瞬变浪涌等引起的用电设备和线路损耗的增加，提高了整个系统的用电效率。
优异性能
PDJN系列电力稳压节能系统的主要特性有：1.无触点稳压调压: 结构简单，稳定可靠，无机械故障，能够长期免维护运行。因输出电压的响应速度极快，不会产生瞬间浪涌与电流冲击，可避免电压波动对后端用电设备造成伤害。2. 补偿稳压调压节电：电压补偿由多个补偿变压器组合实现，采用了分相分级电压补偿技术，故容量更大、调压范围更宽。不论电网电压处于高峰或低谷，系统的输出电压都能稳定在用户的设定值上，因而节电效果显著，节电率通常在5%-8%以上。3. PLC和人机界面控制：控制电路能执行的功能多、抗干扰能力强，节电远行灵活方便。4. 雷电浪涌防护：全模浪涌防护器既可靠地保护了PDJN系统,又可靠地保护了后端的用电设备。5. 运行安全可靠：具有自动/手动旁路功能，一旦出现故障可立即自动转到电网供电。
对于大多数企业而言，电费是未被企业控制的最后一项成本，电费开支是应该控制的也是可以控制的，节电就是增效，节电等于创收。上海潘登PDJN系列电力稳压节能系统是新一代立竿见影的绿色节能产品，为客户长期持续创造财富。在未来的发展道路中，上海潘登将继续秉承务实诚信，互惠共赢的经营理念，竭诚为客户提供尽善尽美、至周至诚的服务。<
