抢占5G落地风口 三菱电机领跑光器件变革

　　2019年，被认为是5G商用元年，5G技术的迅猛发展成为当前讨论的热点话题。为了满足5G的应用场景，需要更大的传输容量和更快的传输速率支持，光器件供应商迎来难得的网络大规模更新升级的机遇。

　　2021-2023年将是5G建设的高峰期，每年新建的宏基站超过100万，顶峰时期每年仅前传光模块需求超过740万只，市场空间巨大。

　　在此背景下，2019年9月4日-7日，中国国际光电博览会将在深圳会展中心隆重举办，届时，三菱电机半导体将以“All the Way!All the Ray!”为口号参展并携19款光器件隆重亮相，着重展示以下5款新产品：新一代低成本2.5G DFB TOCAN(用于10G EPON,XGPON/ONU)；工业级25G DFB TOCAN(SFP+,用于5G前传)；25G LAN-WDM EML TOCAN(SFP+,用于5G 40公里无线网络)；50G PAM4 EML-TOSA(用于5G无线网络)；200G PAM4集成EML TOSA(QSFP28 PAM4 LR,用于数据中心)。

　　三菱电机新一代低成本2.5G DFB TOCAN ML720Y68S主要应用于1.25Gbps for 10G EPON非对称ONU和2.48832Gbps for XG-PON ONU场合，其使用球透镜降低成本；工业温度范围-40℃~+85℃；采用标准TO-56封装，波长为1270nm。

　　球透镜类型

　　5G承载网中光模块速率需要从10G/40G/100G向25G/100G/400G升级，光网络设备需要更新换代以满足更高的速率和时延指标。对于5G无线网络所要求的高带宽，三菱电机从25G到100G都对应有各种高速器件。

　　即将展出的工业级25G DFB TOCAN ML764K56T/ML764AA58T可应用于300米~10公里的5G前传，其工业温度范围可用于户外；25.8Gbps NRZ调制；采用TO-56 4管脚封装，与低速率TOCAN封装形式相同，便于大规模生产。

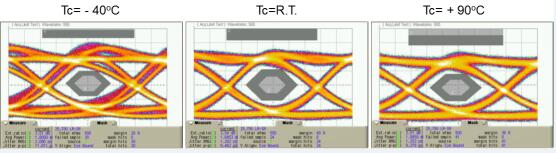

　　25.78Gbps eye-diagram(ML764K56T)

　　(PRBS 2^31,PPG,LR-SM mask,hit ratio=5E-5 ER=3.5dB)

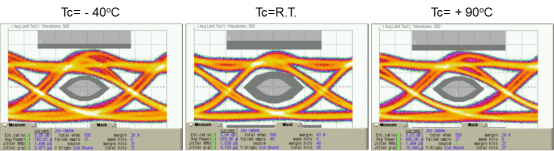

　　25.78Gbps eye-diagram(ML764AA58T)

　　(PRBS 2^31,PPG,CWDM4 mask,hit ratio=5E-5 ER=5dB)

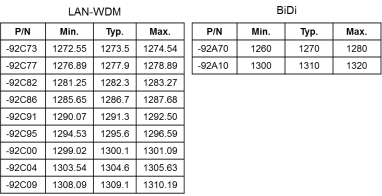

　　而25G LAN-WDM EML TOCAN ML760B54-92x应用于40公里以内的5G无线网络，温度范围达到-40℃~+95℃；可用25.8Gbps NRZ调制；其出光功率和消光比分别为0 to+5dBm、>+5dB；TEC功耗0.5W（标准值），工作温度为-40℃~+95℃。

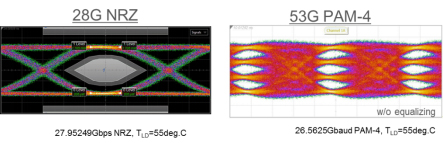

　　同样应用于5G无线网络还有50G PAM4 EML-TOSA FU-411REA-1M1(10km)/FU-411REA-3M1(40km)，其适用于NRZ调制的非常成熟的25GEML TOSA产品，可在26.5625 G波特率，PAM-4调制下驱动，其工作温度为-5℃~+80℃。

　　事实上，三菱电机从2017年开始研发对应的PAM4技术的产品，在此次展会中，除了50G PAM4 EML-TOSA FU-411REA-1M1(10km)/FU-411REA-3M1(40km)之外，200G PAM4集成EML TOSA FU-402REA-3M5也采用了PAM4技术，是适用于数据中心的高速光通讯器件。该产品拥有26G波特率，可用于PAM4调制；同时融合LAN WDM技术，四通道集成器件，其工作温度范围-5 to+80℃；封装尺寸为W6.7 x L15 x H5.8 mm。

　　据悉，研发超过100G的产品不但要攻克器件本身的难点，因为要实现网络的集成或者搭建，激光器需要IC驱动。三菱电机目前还是处于预研阶段，三菱电机正在积极和IC厂家或者其他供应商沟通，积极努力推动400G产品的研发和市场。

　　新品发布预告

　　9月4日-7日，CIOE光博会2019将在在深圳会展中心举行，三菱电机半导体大中国区将一如既往携最新产品亮相，在此次展会上，三菱电机将携19款光器件产品参展，并着重展示新一代低成本2.5G DFB TOCAN、工业级25G DFB TOCAN、25G LAN-WDM EML TOCAN、50G PAM4 EML-TOSA及200G PAM4集成EML TOSA共五款新品,两款10G EML TOCAN，以及25G EML TOCAN,都是首次展出。
