大联大诠鼎集团推出基于Richtek RTQ7880的车规级充电应用解决方案

2019/9/2 17:23:44   电源在线网
分享到:

  2019年8月6日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下诠鼎推出基于立锜科技(Richtek)RTQ7880的30W PD车规级充电应用解决方案。

  Richtek的RTQ7880是第一颗将USB Type-C接口控制器和PD协议支持与Buck-Boost控制器集成为一体的新一代车载充电器解决方案。采用该方案构成的系统具有输出功率高、转换效率高、功率密度高、柔性程度高等特性和优势,能够满足用户对现在和未来车用充电器的一切想象。

  由大联大诠鼎代理的RTQ7880使用的高效全桥Buck-Boost控制器能够在Buck与Boost模式之间实现平滑转换,工作频率可以根据效率优化的需要进行灵活的调节。当环境温度达到或超过一定的限制或车辆的电池电压不足时,RTQ7880会自动降低输出功率,避免出现系统崩溃的问题。RTQ7880的温度等级在-40~+125度,ESD 2KV,满足车规要求。

  图示1-大联大诠鼎推出基于Richtek RTQ7880的车规级充电应用解决方案的展示板图

  核心技术优势

  Ÿ该车用充电装置可提供最大30W的输出功率;

  Ÿ支持QC2.0、PD2.0(Can be Compliant with PD3.0)、BC1.2及Type-C规范;

  Ÿ过电压/电流保护和IC温度过热保护;

  Ÿ符合CQC和TS16949认证要求。

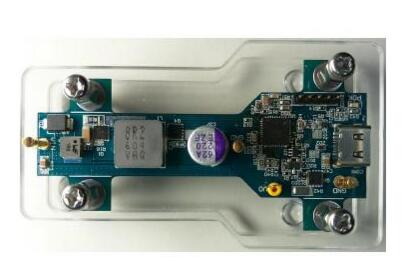

  图示2-大联大诠鼎推出基于Richtek RTQ7880的车规级充电应用解决方案的展示板图

  方案规格

  【Input】

  ŸNormal input voltage(VIN)range:9V~28V;Typical voltage:12V/24V

  ŸTransient input voltage range:9V~35V

  ŸInput UVP threshold:8.5V/8V

  ŸInput OVP threshold:37V/36V

  【Output】

  ŸOutput voltages and currents:

  #1:5V/3A;#2:9V/3A;#3:12V/2.5A;#4:15V/2A;#5:20V/1.5A

  ŸOutput UVP threshold:60%of CV level setting

  ŸOutput OVP threshold:120%of CV level setting

  ŸPWM switching frequency:200kHz

  ŸCable voltage drop compensation(300mV max.at IOUT=3A)

  ŸBuilt-in bleeders to discharge converter output and USB VBUS

  ŸDriving n-channel output blocking MOSFETs

  ŸAll protections are Auto-recovery

  ŸFirmware update via Slave I2C interface

  ŸLED indicator:

  -Off=No cable attachment

  -On=PD operation

  ŸSupport for USB PD2.0 Protocol

  ŸExternal OTP and Temperature Detection(optional)
