科索(COSEL)发布医疗和工业类的3W高隔离DC/DC转换器

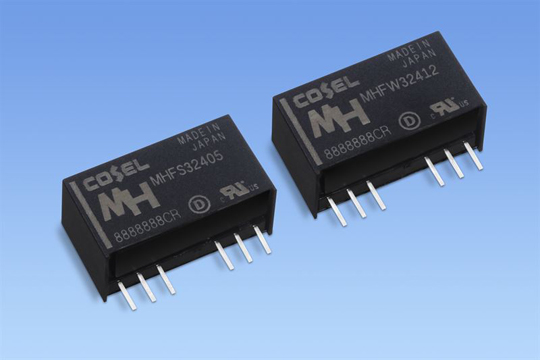

　　科索有限责任公司（6905：东京）今天宣布增加一款新的医疗和工业类3W高隔离DC/DC转换器。科索MH3系列采用单串联（SIP）8型包装，具有3kVAC、4.2kVDC的强化绝缘，符合医疗隔离标准（2MOOP（250VAC）），进行加固后用于可能存在输入/输出电压差的工业应用中。三种输入电压（4.5V-18V；9V-36V和18V-76V），有单输出（MHFS3）和双输出（MHFW3）两种选型，适用广泛的应用。MH3为性能而生，最大绝缘电容只有20pF，可降低噪声传输。科索独特设计的MH3在日本制造，保修期为5年。

　　奉行高可靠性的设计理念，科索MH3系列进行绝缘加强且根据安全标准进行3kVAC和4.2kVAC绝缘测试，其变压器设计用于承受工业应用中可能出现的电压差。由于在IGBT驱动设备的电源设计方面具有长期的经验，科索设计者将高功率隔离的最佳实践应用于低功率3W MH3系列，以减少电机控制或IGBT驱动中发生的差动高压造成的隔离疲劳。科索对其进行了测试和验证，并在应用手册中提供了预期寿命曲线，帮助系统设计师运用正确的设计规则和注意事项开发工业设备的门控制器。

　　对于医疗应用，MH3系列符合IEC60601-1第三版标准中规定的2MOOP（250VAC）（操作人员保护装置）隔离要求。为了减少库存，同时也使他们的设备易于安装和维护，系统设计者要求DC/DC变换器能够接受大范围的输入电压。科索MH3系列可提供三种宽输入电压：4.5V到18V包括12V电池应用，9V到36V结合12V和24V电池系统，18V到76V定位24V和48V系统。MH3系列有五种一路输出电压型号：3.3V、5V、9V、12V、15V（MHFS3）和两种两路输出电压型号：+/-12V和+/-15V（MHFW3）。两路输出型号可串联使用，输出24V或30V。一路输出MHFS3型号可以通过使用二次侧的‘Vout Trim pin’进行调整。

　　MH3系列内置过流保护电路，具有自动恢复功能。标准品有一个负逻辑操作的遥控引脚（L:开，H:关）。

　　MH3系列可在-40至+85℃环境温度、20%至95%的相对湿度（非冷凝）范围内工作。根据冷却情况，在指定的测量点功率降额可适用于不超过+105℃。

　　为了降低传输噪音，科索设计人员将隔离电容降低到尽可能低的水平，最大极限达到20pF，当为电机控制系统供电时具有极大的好处。

　　在某些情况下，工业设备和医疗设备会受到振动的影响，可能会对SIP产品的插脚造成损害。科索MH3系列引脚模塑在环氧树脂支架上，加强了应用中印刷电路板和模块之间的连接，使本模块在要求较高的应用场合中更加可靠。MH3系列已通过振动测试：10-55Hz 98.0m/s2（10G），周期3分钟，沿X、Y、Z轴各60分钟；震动测试：490.3m/s2（50G）11ms，沿X、Y、Z轴各一次。

　　针对医疗和工业应用，MH3系列获得了认证机构的认证：UL62368-1、EN62368-1、c-UL（相当于CAN/CSA-C22.2 No.62368-1）、ANSI/AAMI ES60601-1、EN60601-1第三版、c-UL（相当于CAN/CSA-C22.2 No.60601-1）。

　　为了减少用户的电路板空间，MH3系列被封装在SIP8包装中，尺寸为22.0×12.0×9.5mm[0.87×0.48×0.38英寸](W×H×D)，最大重量为7克。

　　该电源模块符合RoHS指令，CE标志符合低压指令。
