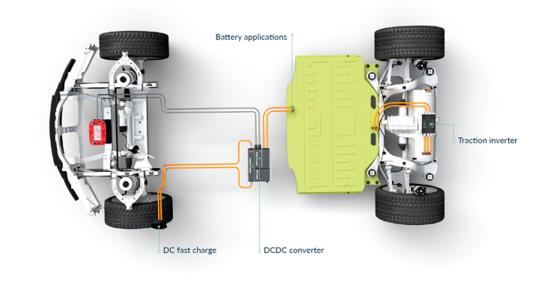

2021年6月25日,比利时泰森德洛-全球微电子工程公司Melexis推出适用于汽车功率转换应用的新一代电流传感器芯片,具有更高的分辨率,可选3.3V或5V的工作电压,并集成过流检测功能的电路。
MLX91219是一款传统霍尔电流传感器芯片,结合C型铁磁芯,可测量200A至2000A以上的电流。MLX91218是一款IMC-Hall®电流传感器芯片,采用灵活的U形屏蔽罩抵抗干扰,可测量200A至2000A范围内的电流。这两款传感器芯片均大幅提高了信噪比(SNR),几乎是前几代的2倍。MLX91218和MLX91219符合AEC Q100级标准,具有高线性度,满量程误差不超过±0.3%,为管理电机控制、逆变器和转换器等高速应用提供了更高的精度,还可以对电池管理系统(BMS)进行冗余监测。这两款传感器芯片通过热漂移最小化,将电压偏移控制在+/-5mV以内,灵敏度控制在+/-1%以内,可确保在宽温度范围内的精度。
MLX91218和MLX91219可选择3.3V或5V的工作电压,设计人员可以直接在包含新式3.3V低压微控制器的电路中使用,或者与传统的5V设备一起使用。
MLX91218和MLX91219均集成了过流检测功能(OCD)的电路。鉴于此电路通常使用外部窗口比较器在片外实现,这两款传感器芯片可进一步简化系统设计,节省电路板空间,并降低物料清单成本。过流阈值可在产品初始配置时在内部进行设置。后续产品将采用SOIC8封装,配有额外引脚,能够使用外部分压器提高阈值电压设置精度。MLX91218和MLX91219有两个指示引脚,能显示与内外部阈值相关的过流状态,响应时间分别为2μs和10μs。
这两款传感器芯片均提供可选的模拟输出,用户可以选择固定输出或正比于电源电压的输出。凭借300kHz带宽和快速响应时间,MLX91218和MLX91219适用于针对在高开关速度和基频下工作设计的电路,以将控制回路中的相位延迟降至最低。此外,后续的MLX91218将采用Melexis荣获专利的IMC®(集磁点)以优化磁场成形,从而实现紧凑、轻量的屏蔽。
采用单列直插式(SIP)4引脚封装的MLX91219现已上市。MLX91218及采用小外形SOIC8封装的MLX91219将即将上市。详情请访问www.melexis.com。
