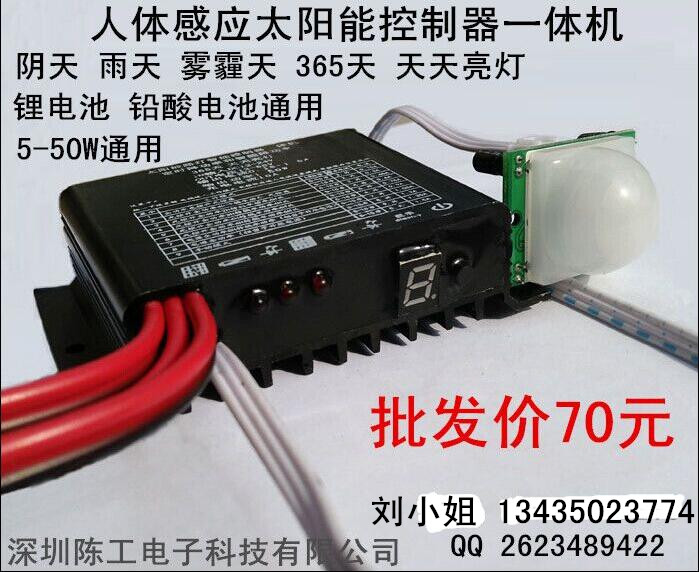

陈工电子智能控制器驱动器使用说明书
一主要特点
1具有定时半功率和智能降功率两大功能，轻松实现365天，天天亮灯 批发价50元
2.全部采用工业级器件，能在寒冷、高温、潮湿环境正常运行
3五种负载工作模式：纯光控、光控+定时、电源加时控、电源。调试模式
4.输出直接驱动LED，电压智能控制，电流用户选择。智能半功率，方便不同灯具使用
5智能充电，电池1%——98%使用直充充电，98%——100%智能控制半充，增强电池寿命
6充电双MOS串联式控制，使充电效率比二极管提高3%-8%，用电时间大大增加
7.系统指示太阳能电池、蓄电池和负载的状态，让用户实时了解系统运行状态，
8.具有过充、过放保护，短路，反接，及TVS防雷保护，提高系统的可靠性、耐用性。
9.使用了数码显示及设置，采用数字式电流调节，一键式即可完成所有设置，使用方便直观。
按装步骤 电池于控制器线，要短而粗 100CM 内 2.5平方 剥开5MM
先将控制器连接LED—连接电池—设定工作模式和电流—连接太阳能电池板
设置方式
按一下设置按键—长按进入工作模式—长按保存进入电流设置模式—长按保存设置成功
显示 工作模式 LED串 带点显示 电流
1 全功率光控开 光控关 5-15串 1.并 150MA
2 光控开全功率4h转换半功率光控关 5-15串 2.并 300MA
3 光控开全功率2h转换半功率4h关 5-15串 3.并 450MA
4 光控开全功率3h转换半功率4h关 5-15串 4.并 600MA
5 光控开全功率4h转换半功率4h关 5-15串 5.并 750MA
6 光控开全功率4h转换半功率6h关 5-15串 6.并 900MA
7 电源全功率5h转换半功率（相当于升压电源） 5-15串 7.并 1050MA
8 电源全功率（相当于升压电源） 5-15串 8.并 1.2A
9 手动模式 5-15串 9.并 1.35A
5-15串 0.并 1.5A
工作状态指示
1太阳能板指示：常亮快充，不亮不充
2蓄电池指示：常亮满电，慢闪欠电，快闪缺电
3负载指示：常亮正常，慢闪负载故障
4数码管显示 正常数字为工作模式，数字带点为电流模式


模式介绍
纯光控：光强降至启动点延时3分钟确认启动信号后，负载开始工作,有阳光时,光强升到启动点，确认信号后关闭输出负载
光控+时控：启动过程与纯光控相同，当负载工作到设定时间就关闭负载，
半功率模式 按工作模式时间。将输出功率减半
智能降功率 检测到电池电量不足自动降功率输出
手动模式：用于用户测试输出全功率和半功率，按一次全功率负载，再按输出半功率，第三次按键关闭负载。
电源模式 相当于升压电源
警告！打开负载前！请务必确认LED电流大小，设置参数错误造成损坏，本公司恕不负责
故障处理
1蓄电池指示灯，不亮，蓄电池供电故障，请检查蓄电池连接是否正确
2负载指示 ， 灯闪，输出短路或开路，检查后长按3秒即可
3太阳能 指示， 不亮，请检查光电池电源两端连线是否正确，接触是否可靠
4负载亮3-5秒停止工作 请检查输入功率是否充足
电器参数
系统电压 11.1V 欠压电压 11.1V 输出电流 0.15-1.5A
充电电流 10A 过放电压 9V 输出电压 15-48V
充电压降 不大于0.2V 控制方式 PWM 恒流精度 3%
超压保护 18V 工作温度 －40-+80℃ 效率 92%-95%
直充充电 12.8V 输出11.1V5-50W 额定电流 10A

防水铝壳55*83*22MM
