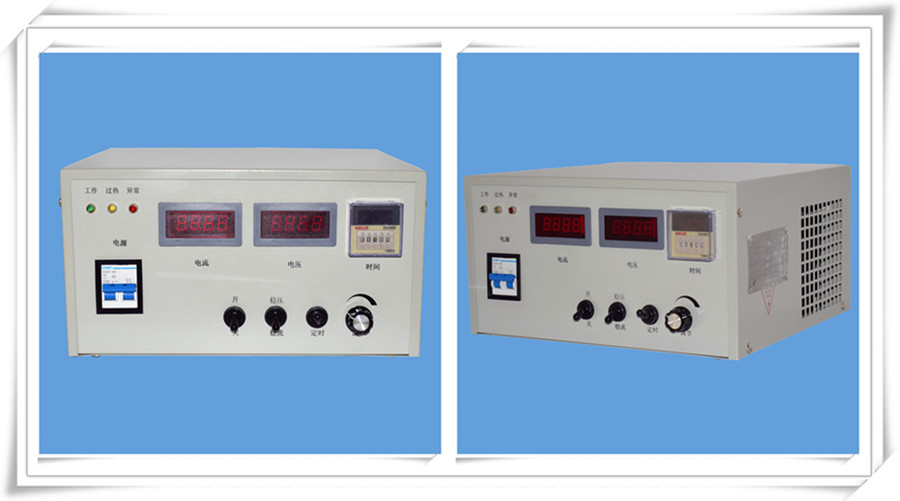

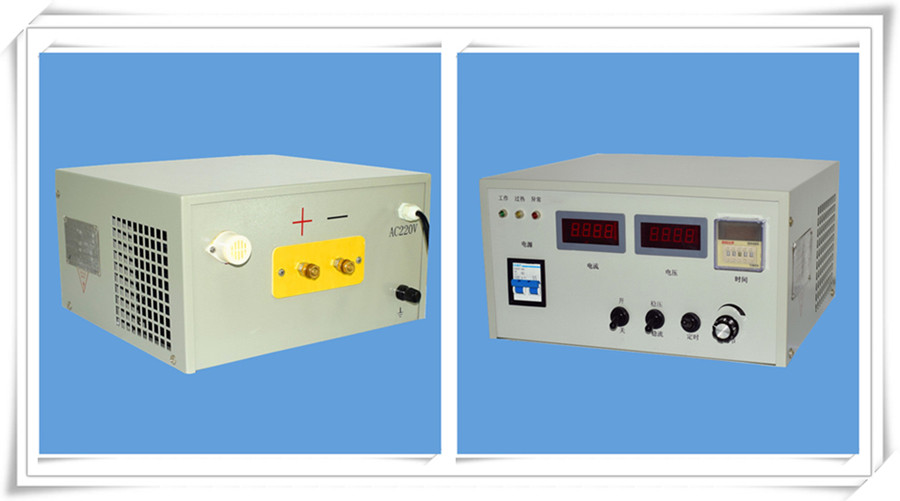

PCB电镀电源,电路板电镀电源,智能型电镀电源

点击查看原图
公司名称:深圳市荣达信电源科技有限公司
所属类别:电源应用分类>>电镀电源
电子信箱:3306803685@qq.com
联系电话:13537767877
联 系 人:马志明
更新时间:2020/9/17 14:21:51

产品详情

荣达信PCB线路板电镀电源产品介绍


一、PCB线路板电镀电源产品相关参数

●产品名称:RDX-PWH PCB电镀电源

●输入电压:AC380/220V±10%、50HZ/60HZ

●输出电压:0-5V、0-6V、0-8V(可根据要求定制)

●输出电流:0-500A、0-750A、0-1000A、0-1500A、0-2000A、0-2500A、0-3000A(可根据要求定制)

●调节方式:模拟无级调节

●调节范围:电流0-最大值,电压0-最大值

●输出显示:数字电压、电流表显示(显示操作与主体一体化)

●输出波形:30KHZ直流方波

●输出接口:标准RS485、4-20MA、0-10V、0-5V可选(订购时说明)

●操作环境:-15~40℃

●存放温度;-20~50℃

●控制精度:≤1%

●绝缘电阻:输入—输出:≧5MΩ;

●输入—机壳:≧5MΩ;

●输出—机壳;≧5MΩ;

●绝缘强度:输入—输出:AC1500V,10mA,1分钟;

●输入—机壳:AC1000V,10mA,1分钟

●绝缘等级:B级

●防护等级:IP20

●冷却系统:风冷式

●运行状况:工作方式可长期满负荷连续工作

●保护模式:缺相、过热、过流、短路、欠压、过压保护

●外型尺寸:310*340*220(MM)(尺寸稍有变化,以实际为准)

●重量:9KG(重量稍有变化,以实际为准)


二、PCB线路板电镀电源产品用途

●适用于PCB电镀的电源,精密仪器电镀及其它高精度表面处理场合。

●另外,它也适用于镀金、镀银、镀锌、镀镍、镀锡、镀铜、镀铬等各种电镀场所。

●在阳极氧化、真空镀膜、电解、电泳、电子产品老化等方面也有涉及。


三、PCB线路板电镀电源产品特征

●具有稳流、稳压、低纹波、软起动功能。

●输出波形平稳。

●输出过流、过压,过热保护功能。


高频开关电源技术特点


1、RDX-PWH系列高频开关电源是我厂独创研制成功的高频开关电源。它与以往工频可控硅整流器完全不同的工作原理。它是通过输入高压交流整流—高压滤波—高压高频调节--低压高频整流的方式产生低电压大电流输出,其工作原理决定了该电源具有比可控硅整流器更高的变流效率和功率因素,成为众多客户的首选电源产品,使用该电源可明显降低生产成本,提高产品质量,与可控硅电源相比,生产能耗可节省20%-30%为用户带来可观的经济效益。该电源体积小,重量轻(水冷比风冷更小),安装使用非常容易,可为用户节省宝贵的生产空间。


2、本公司电源采用新型技术,针对电源频率、波形及控制方式深入研发,使其在电镀过程中大大的降低空隙率,使晶核的形成速度大于成长速度,促使晶核细化;有效的改善结合力,有利于基本与镀层之间牢固的结合。改善覆盖能力和分散能力,高的阴极负电位使普通电镀中钝化的部位也能沉积,减缓形态复杂零件的突出部位由于沉积离子过度消耗而带来的“烧焦”“树枝状”沉积的缺陷,对于获得一个给定特性镀层(如颜色、无孔隙等)的厚度可减少到原来的1/3-1/2,节省原材料。降低镀层的内应力,改善晶格缺陷、杂质、空洞、瘤子等,容易得到无裂纹的镀层,减少添加剂;有利于获得成分稳定的合金镀层。


3、本公司电源采用全桥移相软开关控制方式,最大限度的消除开关应力,且采用了市场上最新全桥软开关控制IC具有自动调节和整定触发脉冲时参数功能,以达到最佳的IGBT开关时间,使IGBT开关损耗降到最低,同时采用自带同步整流驱动功能的IC,简化了同步整流驱动线路,使其工作更加稳定、可靠。

4、本公司电源采用先进的逻辑互锁控制电路消除脉冲误触发,克服了桥臂短路所造成的炸机现象。


5、本公司电源主变压器初级采用串联隔直电,增加偏磁自动校正电路,很好的消除了因功率变化造成的偏磁问题。


6、RDX-PWSR系列电源采用国外原装进口MOS管作为二次侧整流器件,利用先进、可靠的专用进口同步整流模块技术,使得我公司的高频低压大电流开关电源在同样电源情况下比市场上同型普通整流开关电源效率提升12%左右。


高频开关电源附加功能说明


在购买高频开关电源时,如需以下功能,请在订购时特别说明:

1、时间控制功能,挂货启动时间或按钮启动时间,时间到后报警提示。

2、安培小时计功能,可精确测量你药水中原料消耗的情况,到达你设定值时会报警提示你添加原料。

3、智能精密温度控制系统,是你镀槽温度达到恒定,让电镀效果更好。

4、触摸屏PLC控制功能,人机界多面工艺远程接口设置,多段时间控制,使电镀效果更佳。

5、LG滤波功能,贵金属电镀中使用纯直流。

6、输出接口、RS485通讯接口,标准4-20MA接口、0-10V接口等,可选性强,使用方便。

7、本公司可根据客户要求定制各种特殊功能规格的电源,欢迎来电咨询!
