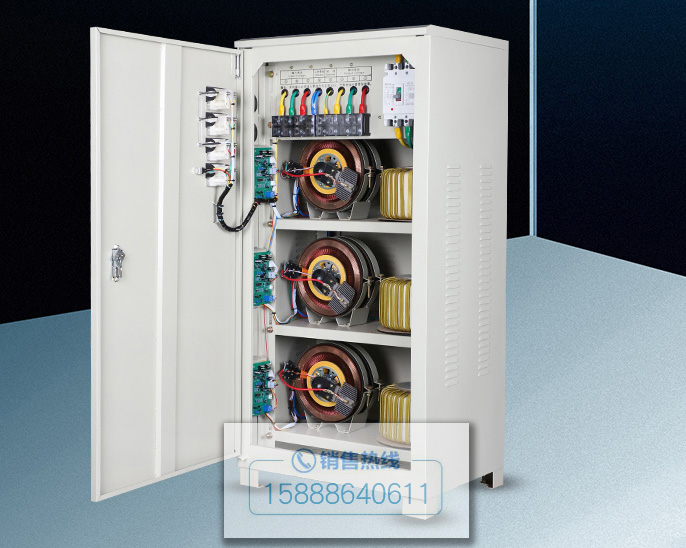

一、DBW、SBW系列单、三相全自动补偿式电力稳压器概述
本产品是我公司引进国外先进技术,结合我国供电现状,为稳定交流电压而研制的产品。稳压器由补偿电路、电压检测、伺服电动机控制电路减速传动机构、开关电器及其操作电路、电流电压测量和保护电路等组成。其中补偿电路、电压检测、伺服电机控制及减速传动机构组成了输出电压自动补偿系统,当配电网路电压波动或负载变化时能自动保持输出电压稳定。本系列产品兼备了传统的电子交流式、感应式与磁饱和式稳压器之长,克服了传统稳压器容量小、损耗大、波形失真大等缺点,具有容量大、效率高、无波形畸变、电压调节平稳以及使用维护简便、运行可靠等优点。可广泛应用于数控设备、机器人、进出口设备、生产流水线、精密机床、计算机断层扫描摄影(CT)、精密仪器、试验装置、建筑工地、学校、电梯照明、医院、邮电、宾馆、科研等部门的电子计算机、油田及铁路等需要电源电压稳定的场所。也适应于电源电压过低或过高、波动幅度大的低压配电网末端的用户及负载变动大的用电设备,亦可以用于对电网波形要求高的稳压用电场所。
二、产品特点
●操作简单,具有自动和手动送电功能 ●单机功率容量可达2000KVA以上
●负载适应能力强,能在各种复杂条件下稳定工作 ●具有过压、欠压、过流、缺相保护功能,工作安全可靠
●输出波形稳定无畸变附加失真小于1% ●运行平稳,负载调整率和电网调整率可低于2%
三、产品技术参数
型号 |
DBW/SBW | |
标称容量 |
30KVA/50KVA/60KVA/80KVA/100KVA/120KVA/150KVA/180KVA/200KVA/225KVA 250KVA/300KVA/320KVA/350KVA/400KVA/500KVA/600KVA/800KVA/1000KVA 1200KVA/1500KVA/2000KVA/2500KVA/3000KVA | |
输入电压范围 |
单相:220±20%或30% 三相四线:380V±20%或30%(304-456V) | |
相数 |
三相+N+G | |
输出电压 |
单相:220V(相电压),三相:380V(线电压) | |
稳压精度 |
≤±3% |
2%—5%(可调) |
工作频率 |
50/60Hz | |
效率 |
≥95% | |
噪音 |
≤50 | |
显示模式 |
指示灯、指针式电压表(或数字显示电压表可选) | |
输入/输出装置 |
铜螺杆/铜排 | |
响应时间 |
≤1.5S(外界电压变化10%) | |
绝缘电阻 |
≥2MΩ | |
抗电强度 |
工频正弦电压1500V历时1分钟无击穿及飞弧现象 | |
过载能力 |
额定电流的120%维持时间大于10S | |
工作温度 |
-10℃~+40℃ | |
相对湿度 |
20%~85% | |
海拔高度 |
<1000米 | |
工作方式 |
连续工作 |
四、适用范围
★数控设备 ★进出口设备 ★医疗设备 ★机器人 ★工矿企业 ★纺织设备
★生产流水线 ★印刷 ★空调 ★广播电视 ★金属加工 ★宾馆照明等一切需要稳压的场所。
五、型号规格(友情提示:仅供参考,具体以实物为准。)
型 号 |
额定容量 (KVA) |
额定频率 (Hz) |
输入电压 (V) |
输出电压 (V) |
输出电流 (A) |
重量 (kg) |
DBW-30 |
30 |
50/60 |
176-264 |
220 |
136 |
200 |
DBW-50 |
50 |
50/60 |
176-264 |
220 |
227 |
210 |
DBW-100 |
100 |
50/60 |
176-264 |
220 |
454 |
240 |
DBW-150 |
150 |
50/60 |
176-264 |
220 |
681 |
300 |
DBW-200 |
200 |
50/60 |
176-264 |
220 |
908 |
350 |
DBW-250 |
250 |
50/60 |
176-264 |
220 |
1135 |
400 |
SBW-30 |
30 |
50/60 |
304-456 |
380 |
45 |
230 |
SBW-50 |
50 |
50/60 |
304-456 |
380 |
76 |
240 |
SBW-60 |
60 |
50/60 |
304-456 |
380 |
91 |
250 |
SBW-80 |
80 |
50/60 |
304-456 |
380 |
121 |
260 |
SBW-100 |
100 |
50/60 |
304-456 |
380 |
151 |
280 |
SBW-120 |
120 |
50/60 |
304-456 |
380 |
182 |
280 |
SBW-150 |
150 |
50/60 |
304-456 |
380 |
227 |
350 |
SBW-180 |
180 |
50/60 |
304-456 |
380 |
272 |
380 |
SBW-200 |
200 |
50/60 |
304-456 |
380 |
302 |
400 |
SBW-225 |
225 |
50/60 |
304-456 |
380 |
341 |
410 |
SBW-250 |
250 |
50/60 |
304-456 |
380 |
378 |
430 |
SBW-300 |
300 |
50/60 |
304-456 |
380 |
453 |
470 |
SBW-320 |
320 |
50/60 |
304-456 |
380 |
486 |
500 |
SBW-400 |
400 |
50/60 |
304-456 |
380 |
604 |
600 |
SBW-500 |
500 |
50/60 |
304-456 |
380 |
755 |
720 |
SBW-600 |
600 |
50/60 |
304-456 |
380 |
906 |
850 |
SBW-800 |
800 |
50/60 |
304-456 |
380 |
1208 |
1200 |
SBW-1000 |
1000 |
50/60 |
304-456 |
380 |
1510 |
1500 |
SBW-1200 |
1200 |
50/60 |
304-456 |
380 |
1812 |
1800 |
SBW-1500 |
1500 |
50/60 |
304-456 |
380 |
2265 |
2200 |
SBW-2000 |
2000 |
50/60 |
304-456 |
380 |
3020 |
3000 |
SBW-2500 |
2500 |
50/60 |
304-456 |
380 |
3775 |
3500 |
SBW-3000 |
3000 |
50/60 |
304-456 |
380 |
4530 |
4300 |
