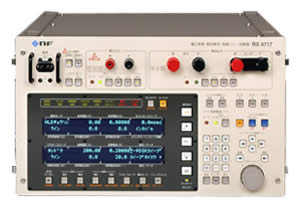

是一种输出为单相电压100VA、单相电流180VA的无失真继电测试仪。与以往产品相比较*，输出容量提高约2倍、另外还新增添了输出切换器和直流输出等功能。当然，以往的功能都照样保持，同时还提高了使用的方便性。
＊　与本公司4707/4709、4707A/4709A、REX 4707A/REX 4709A相比较。

功率增强
电流输出量程增强为0.4A、4A、20A，输出容量增强到180VA（20A量程）。电压输出也增强到输出容量为100VA（125V量程）等，与以往产品相比较*1，功率有所增强。

直流输出模式
除了交流输出之外，又装备了用于测试的直流输出。电流输出量程为0.4A、4A、20A*2，电压输出量程为40V、125V、250V。（极性+或-可选）

振幅设定位数增加了一位数字
与以往的机型相比较＊1、振幅设定的位数增加了一位数字。由此，可以用更加细微的步长来改变电压和电流的幅度。

SOR急变模式
为了测试失调继电器（Step Out Relay），装备了输出急变模式。

计数功能
在间隔/单发/序列/开始计测这四种模式中，装备了具有消振功能等的内置计时器（毫秒）。在动作模式下，可以同时测量动作时间和恢复时间。另外，还装备了每一次按下「故障指令」就将计时器清零的功能。
　·[间隔]
　　测量从急变开始、到第一个解扣信号动作点为止的时间。
　·[单发]
　　测量第一个解扣信号的动作宽度的时间。
　·[序列]
　　测量解扣信号的动作宽度的累计时间。
　·[开始计测]（独立使用计时器）
　　测量从输入动作开始信号起、到输入解扣信号为止的时间。

输出频率
50Hz固定、60Hz固定、内部可变频率（10Hz～200Hz）、外同步、线路同步可选。
互换性
除了本公司的继电保护测试仪仪之外，也可与TPR-33N型/TPR-303型组合在一起进行同步运行和同时急变。
其他
·故障开始开关的动作可以在瞬时（momentary）和交替（alternate）之间切换
·重量轻（19.5kg）、小巧（宽度430mm）
·输出波形为正弦波、谐波1、谐波2、任意波形、以及直流。
　（任意波形经由GPIB/RS-232C写入）
·电流相位可从当前设定值开始直接翻转180度。
·可设定故障开始相位、预触发时间、故障持续时间。
·附有可将本设备作为放大器使用的外部信号输入端子。
·能存储关闭电源瞬间之前的设定。
