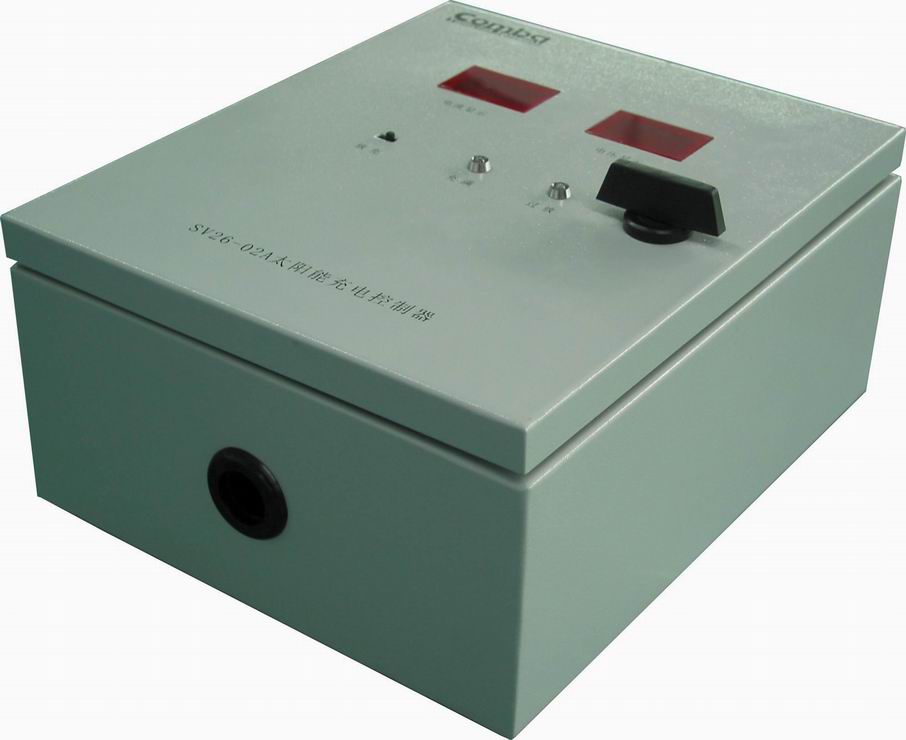

GPA017太阳能交流应急模块必须与SV26-02B配套使用，构成直放站不间断供电系统。该模块电源GPA017是一种具有两路输出的AC/DC中小功率电源，整个电源采用最新电路设计，具有结构紧凑、性能可靠。整机稳压精度高，输出效率高。输入电压范围宽，适合农村电网。输出具有短路保护、过流保护，过压保护，整个电源严格按安规要求设计，符合信息技术设备安全标准要求。
第二章　技术指标
一、环境条件
1、工作温度：-25℃～+55℃
2、贮存温度：-45℃～+85℃
3、相对湿度：10%～90%
4、海拔高度：≤3000m
5、大气压力：70～106KPa
6、散热方式：自然传导散热
二、输入特性
项目 单位 最小值 典型值 最大值 测试条件
输入电压范围 Vac 176 220 264
输入电压频率范围 Hz 47 50 63
三、输出电气特性
1、基本输出特性
输出电压 输出电流范围 稳压精度 负载调整率 源调整率 纹波
+26V 0A～7A ≤±2％ ≤±1％ ≤±1％ ≤120ｍV
+9V 0A～4A ≤±2％ ≤±1％ ≤±1％ ≤100ｍV
备注：纹波测试需在额定输入/输出，且在输出端加并0.1uF薄膜电容和10uF/50V高频电解电容各一个，示波器带宽为20MHｚ进行测量。
2、其它输出特性
项目 单位 最小值 典型值 最大值 测试条件
输出功率 W - 218 自然冷/满载输出
输出效率 ％ 78 - 额定输入/输出
温度系数 /℃ ±0.02％
开机输出延迟 S - - 2 220Vac
开关机过冲 ％ - - ±10
输出上升时间 ms - 15 30 输出电压从10％上升至90％,额定负载
