特点 ：

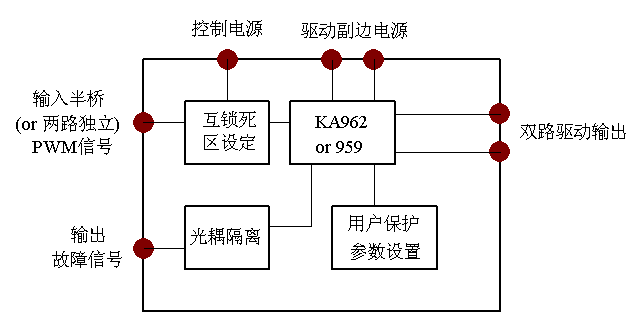

双管驱动板，可插入KA962驱动器，驱动300A/1200V(600A/600V)双管。也可插入KA959驱动器，驱动150A/1200V(300A/600V)双管。
可作为半桥驱动，也可作为两路独立的驱动。当作为半桥使用时，可以设置死区时间，确保不直通。
板上留有用户设置位置，可根据需要设定IGBT的短路阈值、保护盲区时间、软关断的速度、故障后再次启动的时间。
兼容5V和15/12V主控板系统。

应用 ：
逆变器、不间断电源、电焊机、伺服系统

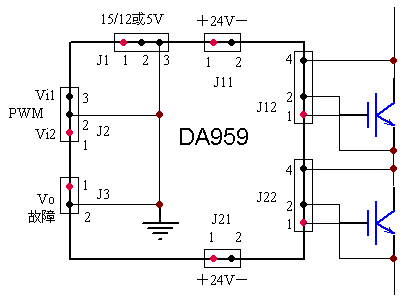

应用连接图：


特别提醒：
1. 输出插座J12和J22到IGBT栅极和发射极的引线要用绞线，以减小寄生电感。
2. 谨防输出短路。
