一、原理概述及特点
　　电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。正常工作时，电流互感器二次侧输出电压很低。但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压 。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。使用CTB系列电流互感器二次过电压保护器就能够有效防止二次侧的异常过电压而引起的事故。

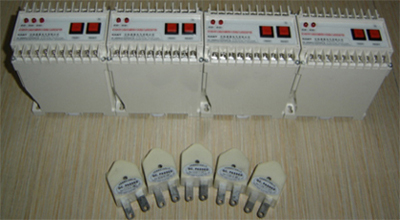

　　CTB系列电流互感器二次过电压保护器(开路保护器)采用新型特种ZnO压敏电阻作为基本限压元件，配之以合理的内部控制电路来进行CT二次绕组过电压保护及故障显示。保护器工作时并接于二次绕组两端，正常运行时CT二次绕组两端的电压很小，通常不超过20V，远小于保护器内部ZnO压敏电阻的动作电压，成高阻状态，漏电流极小，对该回路保护动作值和表计准确度的影响可以忽略不计。但当二次绕组开路或一次绕组流过异常电流时，在CT 二次侧产生的过电压远远高于其正常运行电压，此时保护器内部限压释能元件瞬间进入导通状态，迅速动作限压，延时短路，同时面板上显示故障的部位，并有无源信号输出。当故障排除、电路恢复原状后，保护器又重新投入正常工作运行。
　　根据电力系统实际应用与需求，CTB系列电流互感器二次过电压保护器(开路保护器)可具有动作保持接点输出、自动发光显示、自动闭锁差动保护、手动或自动复位以及具有多元灵活组合等特点，有板面固定式、导轨固定式等不同的安装方式可选，可以满足各种类型及场合的CT保护需求，产品性能达到国际先进水平。该产品设计先进，工作寿命长，可靠动作10万次以上；动作速度快，过载能力强（短时间超过5倍额定值）；静态电流小，正常工作时流入保护器的电流小于5μA，不影响CT正常工作。

二、使用范围
　　CTB系列电流互感器二次过电压保护器(开路保护器)可广泛的应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等作二次侧的异常过电压保护之用，也可用于其他需要过电压保护的场合。

三、使用要求
　　◇ 环境温度：-40℃～+65℃
　　◇ 海拔高度：不超过3000米
　　◇ 环境湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃
　　◇ 大气条件：无严重污染气体及侵蚀性、爆炸性介质
　　◇ 使用地点：无剧烈震动与冲击的户内场所

四、技术性能
　　● 标称电压 U1mA：300～2000V可选，每100V为1档，误差不超过±10%
　　● 残压比 CU：＜1.70
　　● 泄漏电流 I20V：U1mA≤800V时 I20V≤8μA
　　　　　　　　　　　U1mA＞800V时 I20V≤5μA
　　● 最大冲击电流 I1S：不小于120A
　　● 导通限压时间 TS：15～250mS
　　● 绝缘性能：交流50Hz耐压2000V，历时1min
　　● 接点容量：阻性3A/380V AC. 或 5A/220V AC.

五、型号定义
　　详见www.kant.com.cn

六、安装、使用及维护
　　☆ 保护器应安装在被保护CT尽量近的地方，并便于巡视检测；
　　☆ 运行使用：
　　　 a.按要求正确接入控制及信号线，并接通电源及接地线，然后按测试按钮（TEST）试验动作指
　　　　 示情况；
　　　 b.保护器动作后应及时检查故障情况，待故障排除后再按复位按钮（RESET）进行复位，具有自
　　　　 动复位功能 的保护器在规定延时过后自动复位；
　　　 c.被保护CT 若开路故障未排除而复位，将造成再次开路或烧坏保护器；
　　　 d.更换保护器应在线路停电时进行，若不能停电则须将开路的CT二次绕组可靠短接后再进行。
　　☆ 现场检测：用压敏电阻测试仪测量U1mA，测试值应在标称值的±10%以内，若无压敏电阻测试
　　　 仪，可用兆欧表并接高阻电压表测U1mA，此值约低于实际值5~10%，仅作为下次检测参考之用；
　　☆ 巡查维护：根据需要可每月巡查一次，每五年进行一次检测，若U1mA偏离标称值20%则应更换。

七、订货须知
　　用户订货时请详细注明所订保护器的型号规格、数量、交货日期、通讯地址、电话、运输方式等。若用户无法确定所需产品型号规格，可详细提供被保护CT的参数及相关线路参数，我司可代为设计选型。
