产品概述：

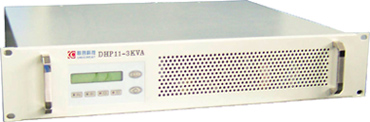

　　DHP11系列正弦波逆变电源是我公司根据通信、电力系统的电源管理模式而设计的电源保护产品。它的体积小、重量轻、效率高；控制电路采用INTEL、MICROCHIP等公司的工业控制专用微处理器作为主控器件，使逆变电源具有更强的实时性、稳定性、可靠性；直流升压电路运用先进的反灌杂音抑制技术，与共用直流屏的其他设备互不干扰；具备自启动功能，可满足无人值守的要求；直观的LCD液晶显示，完善的报警功能，智能RS232通信接口，使人机之间沟通零距离，完全可满足先进的网络系统使用。

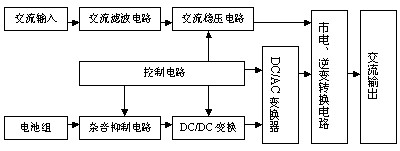

工作原理框图：


技术参数：
名称型号　 :　　　　　 DHP11-1KVA　 DHP11-2KVA　 DHP11-3KVA
容量（VA） :　　　　　 1KVA　　　　 2KVA　　　　 3KVA
输入指标
直流输入额定电压　　　　　　　　　　48VDC　　　110VDC　　　220VDC
直流输入电压范围　　　　　　　　　　40V~57V　　92V~132V　　187V~264V
输入端反灌相对宽频杂音电流　　　　　≤10%
输入端反灌相对衡重杂音电流　　　　　≤1%
交流输入额定电压　　　　　　　　　　220VAC（单相）
交流输入电压范围　　　　　　　　　　176~264VAC
交流输入频率范围　　　　　　　　　　45Hz～55Hz　
功率因数　　　　　　　　　　　　　　符合EN605552　　　　
输出指标
输出电压　　　　　　　　　　　　　　220VAC±2% （直流供电）
功率因数　　　　　　　　　　　　　　0.8 （感性负载、容性负载）
电压失真度　　　　　　　　　　　　　线性负载≤3%，非线性负载≤5%　
频率　　　　　　　　　　　　　　　　50Hz±0.2%
峰值因数　　　　　　　　　　　　　　3 ：1
整机效率　　　　　　　　　　　　　　≥88% （直流供电）
动态响应瞬变范围　　　　　　　　　　负载在10%-100%或100%-10%之间
　　　　　　　　　　　　　　　　　　变化其输出电压≤ 2%
噪声：（1m）　　　　　　　　　　　　≤45dB
电磁兼容
输入传导干扰　　　　　　　　　　　　CISPR 22 CLASS B（满足办公环境要求）
辐射干扰　　　　　　　　　　　　　　CISPR 22 CLASS B（满足办公环境要求）
安全规范要求　　　　　　　　　　　　满足GB4943-1995的要求
工作环境
工作温度　　　　　　　　　　　　　　-5℃~40℃
相对湿度　　　　　　　　　　　　　　0～95％不结露　　　　　
海拔高度　　　　　　　　　　　　　　小于1500米
储藏温度　　　　　　　　　　　　　　-25℃~70℃

技术特点：
l 、先进的控制技术：
　　控制电路采用SPWM正弦波调制、16位微处理器控制和先进的软件编程技术，使逆变电源具有更强的实时性、稳定性靠性，以快速响应外部环境的变化，同时整机的控制线路更为简洁、可靠。
2 、稳定、可靠的供电模式：
　　该系列逆变电源均配有交流输入单元，在市电正常时，将市电经稳压、滤波处理后为负载供电，可满足各种应用场合的需求，减小直流屏的容量，降低系统配置的成本，提高了运行效率和可靠性。
3 、优异的抗干扰性能：
　　逆变电源内的直流升压电路运用领先的反灌杂音抑制技术，完全符合电磁兼容标准，确保与共用直流屏的其他设备互不干扰。
4 、超强的过载能力：
　　主功率器件及变换电路均采用超裕量设计，使逆变电源具备很强的适应能力、过载能力及抗冲击能力。
5 、丰富的显示信息：
　　使用LCD液晶显示，可清晰、准确的查阅逆变电源的交流输入电压，交流输出电压、电流、频率、机内温度和电池电压等，可随时了解逆变电源的工作状态。
6 、完善的保护功能：
　　具有交流输入过、欠压保护；输出过、欠压保护；输出过载、短路保护；过温保护、电池欠压预警、关机等多种保护功能于一体，极大的保证了系统运行的稳定性和可靠性。
7 、智能RS232通信接口：
　　通过RS232接口，配合智能监控软件与PC机通信，逆变电源的各种参数一目了然的显示在通信界面上，通过设置，PC机可对逆变电源进行多种功能的直接控制。
8 、灵活的结构方式：
　　结构形式灵活方便，有台式机箱和卧式19英寸标准机箱等多种规格，也可根据用户特殊要求定制
