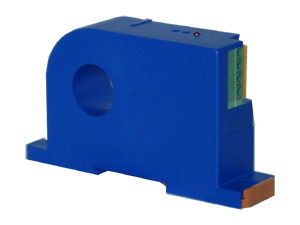

本系列总线式漏电流传感器采用磁调制隔离原理，测量性能稳定，分辨率高，既可以采用标准DIN卡槽安装结构，也可以使用螺钉固定安装，现场应用方便。

[应用]
在电力系统环境中，发电厂和变电站的直流屏是控制系统、信号系统、继电保护和自动装置的工作电源，它的可靠性直接影响到电力系统的安全运行，当直流供电系统发生一点接地故障时，应在最短时间内解决。利用漏电流传感器可实时地检测各直流回路对地漏电流大小，用漏电流传感器套穿在各路直流回路的正负出线上，当回路绝缘水平正常时，穿过传感器的直流电流大小相等，方向相反，即I++I-=0,此时传感器中合成直流磁场为零；当回路绝缘水平下降到一定范围或出现接地故障时，此时I++I-≠0，该回路中出现合成直流电流，对应于该回路的传感器中合成磁场不为零，传感器输出信号不为零。因此，通过检测各路传感器输出，来判断整个直流系统是否出现接地故障。


[主要技术指标]
温度漂移：1000PPM/℃；
绝缘耐压：3000VAC，1分钟；
工作温度：0～50℃；
平均无故障工作时间：＞3万小时；
短时过载能力：电流20倍标称值；
输出接口及节点数：RS485，64点；
传输距离：1200m；
传输方式：异步11位，1位起始位，8位数据位，1位奇校验位，1位停止位；
数据传输速率：缺省9600BPS，可选19200BPS，4800BPS，2400BPS；
总线保护功能：可承受400W瞬时脉冲电压、自动热关断和ESD保护；
具有LED工作状态指示功能；
传感器具有软件校正功能；
弹簧端子接线，操作简单方便，便于现场安装；
通过拨码开关进行地址和波特率设定，确保设定可靠和准确。
