一、概　述
■ 对于当今大规模、高性能的智能建筑物来说，系统供电的连续性及稳定性使得应急电源
　 及后备电源技术不断推陈出新。
■ EPS系统以其专业的设计为智能大型建筑物在意外故障（供电中断，紧急抢险）的情况
　 下，仍能保证大型建筑物的整体智能安全系统正常运行。充分保证应急照明，消防联
　 动，综合控制中心，通讯指挥中心，监视记录系统的能源供给。
■ 作为专业交、直流储能电源装置设计厂家，长期与德国、瑞典合作开发产品，参与国家
　 直流电源标准的制定及电力行业直流电源设备联合设计成员单位，使得我们的设计成
　 熟而不失开拓。
■ 作为电力安全电源装置生产厂家，“注重产品质量的每一个细节”是我们精益求精的企
　 业宗旨，再次通过ISO9001：2000国际质量体系认证，是对我们质量创建品牌的权威回
　 应。
■ EPS充电内核及逆变系统均采用目前最为成熟稳定的IGBT技术及PWM技术，是现代变频
　 设计及脉宽调制技术所带来得精准、低噪、长效的充分展现。
二、核心技术
1）充电技术
　 ■ 先进的移相谐振高频软开关技术；
　 ■ 热拔插方式，方便系统维护；
　 ■ 采用无源PFC技术，功率因数大于0.92；
　 ■ 具备电磁兼容和安全措施；
　 ■ 与传统相控电源比较，输出纹波大大减小；
　 ■ 采用低差自主均流技术，多模块并机运行，理想均流；
　 ■ 模块直流输出无级限流，内置短路回缩特性，长期短路状态也不致损坏。
　 ■ 采用自然冷却工作方式。
2）逆变及变频技术
　 ■ 最新一代西门子IGBT模块，完美的微米集成工艺；
　 ■ 关键工艺表面贴装（SMT）技术，MTBF20000h考验；
　 ■ 完善的自诊断、软硬件保护功能；
　 ■ 根据电池容量消耗，超宽幅度电压输入范围，输出功率恒定、澎湃；
　 ■ 额定输出冗余设计，进一步提高负载能力；
　 ■ 具备电磁兼容及安全措施；
　 ■ 自动温控风冷，待机运行长效无噪；
　 ■ 优化空间电压矢量控制，使得输出稳定自然；

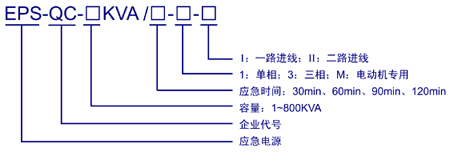

三、型号说明

四、主要技术参数
　1）单、三相混合负载型
型　　号　　　　　EPSQC1~800KVA/90-3<1>
输入电压　　　　　380V/220±15%
相　　数　　　　　三相四线+PE或单相
频　　率　　　　　50Hz±5%
输出容量　　　　　1~800KVA
电　　压　　　　　380V/220V
稳压精度　　　　　±1.0%
波　　形　　　　　正弦波
频　　率　　　　　50Hz±0.05%
过载能力　　　　　120%正常运行，150%10秒
切换时间　　　　　外网与后备电源供电相互切换：0.1-0.25秒
充电装置方式　　　N+1备份可选
电　　池　　　　　免维护铅酸电池
备用时间　　　　　标准：90分钟，可根据客户要求
保　　护　　　　　过流保护
显　　示　　　　　可操作LED
效　　率　　　　　应急供电时：85-92%;电网供电时：100%
运行环境　　　　　温度：-20℃-40℃　绝对湿度：0-90%
防护等级　　　　　IP30
噪　　音　　　　　≤50dB
　2）电动传动负载型
型　　号　　　　　EPSQC1~800KVA/90-M
输入电压　　　　　380V/220±15%
相　　数　　　　　三相四线+PE或单相
频　　率　　　　　50Hz±5%
输出容量　　　　　1~800KVA
电　　压　　　　　380V
稳压精度　　　　　±1.0%
波　　形　　　　　PWM
频　　率　　　　　50Hz±0.05%
过载能力　　　　　120%正常运行，150%10秒
切换时间　　　　　外网与后备电源供电相互切换：0.1-0.25秒
充电装置方式　　　N+1备份可选
电　　池　　　　　免维护铅酸电池
备用时间　　　　　标准：90分钟，可根据客户要求
保　　护　　　　　过流保护
显　　示　　　　　可操作LED
效　　率　　　　　应急供电时：85-92%;电网供电时：92%
运行环境　　　　　温度：-20℃-40℃　绝对湿度：0-90%
防护等级　　　　　IP30
噪　　音　　　　　≤40dB
