一、概述
　　大中型变电站广泛采用直流蓄电池组作为继电保护，自动控制装置，事故照明的电源。在正常运行的情况下，由浮充机给蓄电池充一个电流，补充蓄电池组的内部自放电。以保持蓄电池组“满充电“状态，另外再由浮充电机供全站的直流负荷电流。当变电站因计划检修或事故停电，造成站用交流电消失浮充电机失去工作电源时、全站的直流负荷由蓄电池承担，继电保护自动控制回路等均能常工作，当站用交流电源消失浮充电机停止工作后，随着蓄电池组放电时间的增长，蓄电池组的电压下降，此时必须使用直流调压装置以确保直流母线电压能满足站内各种直流电源调和政党工作所需的电压。另外，大部分变电站均采用一组直流蓄电池，当蓄电池组定期进行“放电“维护虎作时，蓄电池在充放电过程是每个蓄电池端电压变化较大使馆通常放电到1.85V认为已“放电终了“，充电充到单个电池为2.2v时表示已“充满电状态")。在充放电过程中为保证使用直流电源的设备能正常工作，也必须使用直流调压装置。
　　采用二极管硅堆降压模块方式的直流电压自动调节装置就是直流调压的一种简单，实用，可靠的方法。

二、PDI绝缘二极管硅堆降压模式工作原理
　　目前新型的直流电压自动调节装置已不采用改变蓄电池组中电池的使用个数方式调压，而是将蓄电池组全部电池都投入运行，采用大电流的硅二极管组来进行降压，改变串入蓄电池组的硅二极管个数（或硅堆模块）即可调节母线直流电压。本公司根据用户的实际要求，将这种直流调压装置采用PDI硅堆模块（国家级新产品、国内首创、通过省级技术鉴定）8－12只不等，分成5－6组，每组压降约6V或8V左右。取代常规采用54只硅二极管（即硅链）。

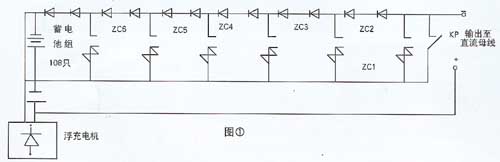

　　PDI硅堆模块的特点具有体积小、重量轻、安装方便、使用配置灵活、互换性好、且均是绝缘型。即模块接线柱对铜基板之间的耐压高达2.5KV有效值。因此，用户可根据需要将多个模块装在同一接地散热器上，组成所需的各种电路。这种调压装置的回路原理图如图1所示。
　　每组硅堆压降6V或8V。

　　该套直流调压装置的简单工作原理是：当蓄电池电压因某种原因导致下降时（如浮充电失去交流工作电源），自动控制回路首先使ZC6吸合，减少一组硅二极管的压降，如果母线仍然偏低，再动作ZC5这样就切除了二组硅二极管元件，依次类推直至ZC1动作，全部硅二极管退出。ZC1－ZC6在直流母线电压下降时，动作顺序为ZC6吸合－ZC5吸合－ZC4吸合－ZC3吸合－ZC2吸合－ZC1吸合。电压升高时各直流接触器动作顺序与此相反，即首先ZC1释放－ZC2释放……最后ZC6释放。这种直流调压装置优点是：1、能适应用于无人值班变电站；2、直流系统施工方便，比上述两种装置节省若干条动力电缆；3、没有尾端电池，全部蓄电池都受到浮充电流。

三、PDI硅堆模块技术参数
　　1、模块压降：2.1、2.7、3.5、4.2、5.3、7、8、10V
　　2、模块额定电流：10A－100A
　　3、模块绝缘耐压：≥2500V
　　4、模块反向耐压：≥1200V
　　5、模块压降偏差范围：当通过电流在轻载（如1－2A）到额定负载（10－100A）范围变化时，每个模块压降偏差≤0.5A，即模块压降在2.1V±0.5V或10V±0.5V内变化。

四、PDI硅模块的外形尺寸

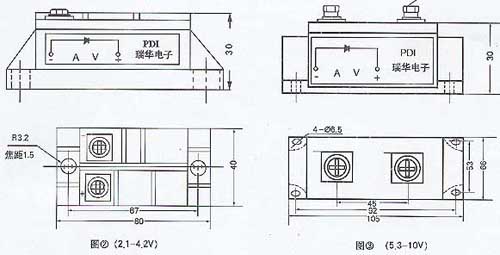

　　本公司可根据用户需求设计特殊规格不同范围压降或不同外型的模块。说明：（图2为2.1－4.2V外形尺寸，图3为5.3－10V外形尺寸。
