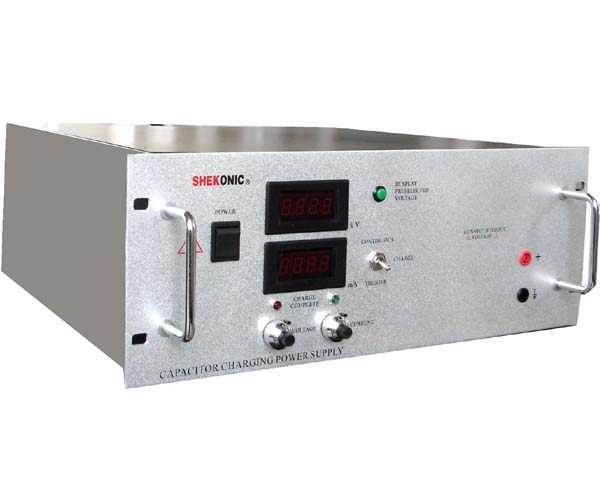

WWL-LDG高压直流稳压稳流电源（单相输入、线性结构、高电压）

简要介绍

本电源除具有WWL-LDX电源的特性外，还具有输出电压高的特点，我们可根据客户的要求制造出超高电压（最高可达50000V）的电源，且功率可达6KW，电压电流均可连续可调，可长期满载连续稳定的工作。此电源可应用在国防上高尖端的试验，气体放电，高压电子管的测试老化，也可应用在其它电子元件的测试老化上。

由于本电源输出电压较高，在未作特别要求的情况下，一般将输出负端子与机壳即地线连接，确保使用者的人身安全。



性能特点

1、规格范围：输出电压800-50000V、输出电流0-6A、输出功率0-6KW之内任选

2、恒压恒流：电压值从5%－10%额定值到100%额定值连续可调

电流从零至额定值连续可调，恒压恒流自动转换

3、过流报警：报警电流值0－额定值连续可调，电源输出电流超过电流报警值时将声光报警

4、过压保护：电压保护值0－额定值连续可调，电源输出电压超过电压保护值时将跳闸保护

5、短路保护：允许在任何工作状态下长期短路或短路开机

6、过载保护：电源或负载出现故障，输出电流超过额定值1.5倍时，电源跳闸保护

7、短路报警：当输出电压低于1%额定值时，电源声光报警（选配）

8、自动放电：供容性负载关机放电用（选配）

9、输出显示：电压、电流同时LED数码管显示

10、脉冲工作：可配时间控制器构成脉冲老化电源（选配）

11、智 能 化：可与计算机连接，组成计算机控制的智能型电源（选配）



主要用途

1、　院校，科研院所实验室，电器产品检测、调试

2、　电子产品检测、老化、气体放电

3、　用于电子元器件的例行试验

4、　整机老练以及其它一切需要使用高电压输出的场合



技术指标

电压调节范围
5%－10%额定值到100%额定值连续可调　　（恒压恒流自动转换）

电流调节范围
0－额定值连续可调

源效应
CV≤0.05%　CC≤0.1% 　（输出为最高电压，最大电流时测量）

负载效应
CV≤0.1%　CC≤0.2%　　（输出为最高电压，最大电流时测量）

纹波电压
CV≤0.1%　CC≤0.2%　　（输出为最高电压，最大电流时测量）

显示方式
电压表为4位半LED数码管显示　

电流表为3或4位半LED数码管显示

显示精度
电压表 0.1V

电流表 1mA　　　　（注：不同规格电源显示精度可能不一样）

显示误差
电压表≤1%±1个字

电流表≤1%±1个字　　（注：可根据客户要求调整显示误差）

短路保护
允许在任何情况下长期短路

保护方式
过压、过载跳闸保护；过流报警保护

工作方式
长期满负荷连续工作

输入电压
单相220V±10% 　50Hz±10%

环境条件
温度-20℃-+40℃　湿度≤80%
