●工作稳定、可靠性高
●输出电压精度高，输入电压范围大
● 反应时间快
● 输出电压波形失真小
● 温升低、噪声小、效率高
●具有开机软起动、过电压和过电流保护功能
●三相采用三相分别调结构，并有断相保护功能
技术指标:
●输入电压使用范围：单相220V±25%　　 三相380V±25%
● 输入电压稳压范围：单相180~265V　　　三相320~450V
●源电压效应：≤0.5%
● 负载效应：≤1%
●输出电压总谐波失真：≤5%（包括电网失真）
● 过压保护：单相为输出电压245V±2%动作 三相为输出电压425V±2%动作
●尖峰抑制：输入尖峰4000V　　输出尖峰≤44V（对零线）
● 容量：单相1KVA～20KVA 三相3KVA～15KVA　　
工作原理:

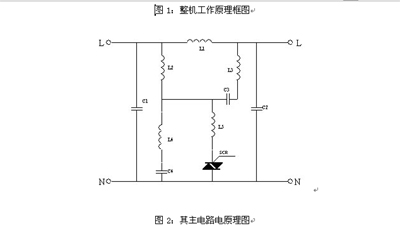

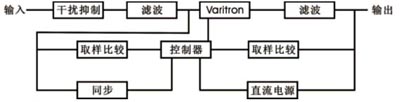

　精密净化交流电源，以国际上属于电源调节技术尖端的正弦能量分配器(Varitron)为核心，配以大容量滤波器和集成化控制电路构成，图1为整机工作原理框图，图2为其主电路电原理图。L1、L2、L3、C3、Z、SCR构成正弦能量分配器,当输入电压U1上升时,控制可控硅SCR,使通过,L4的电流减少,L3C3、L4并联回路呈容性增加,VL1、VL2的电压相位相反,则输出电压U0﹦U1－VL2,即电压下降了;当输入电压U1下降时, 控制可控硅SCR,使通过,L4的电流增加,L3C3、L4并联回路呈感性增加,VL1、VL2的电压同相位,则输出电压U0﹦U1＋VL2即电压上升,达到稳压的目的。
L3、C3还兼三次谐波滤波电路;L5、C4五次谐波滤波电路.
