· 低价格、高可靠
· 105℃输出电容器
· 全球适用AC输入电压
· 效率高、工作温度低
· 软启动电流、有效降低AC输入冲击
· 有短路保护、过载保护
· 体积小、重量轻
· 100%满负荷烧机测试
· 内装EMI滤波器、纹波极小

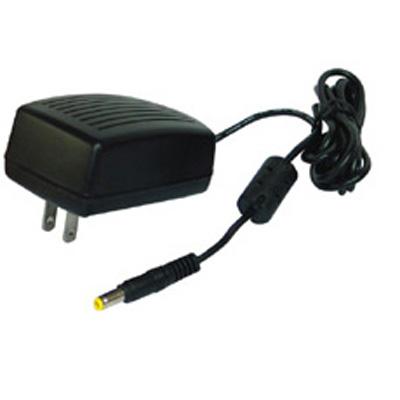

型号 GP-1201
性能
额定电压 12V
输出电压容差(注2) -5%~+6%
额定电流 1A
过流点 <2A
纹波及噪音(注3) <200mVp-p
线路调整率(注4) ±0.5%
负载调整率(注5) ±1%
直流输出功率 12W
效率 >75%
直流电压可调范围 ±10%
输入电压范围 100~240VAC; 47~63Hz;
输入电流 0.2A/230V
冲击电流 冷启动电流 < 3A/230V
漏电流 <3.5mA
过载保护 105%~150% 类型:FOLDBACK限流输出 复位:自动恢复
过电压保护 无
高温保护 90-120℃
温度系数 ±0.03%℃(0~50℃) OUTPUT
启动、上升、保持时间 200ms,50ms,30ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性 输入--输出:1.5KVAC
隔离电阻 输入输出间:10M Ohms
工作温度、湿度 -10℃~+50℃,20%~90%RH
存储温度、温度 -10℃~+60℃,20%~90%RH
外形尺寸
重量
安全标准 GB4943
接口类型 5.5*2.1
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
3、纹波测试:20MHz 用A12"双绞线,终端用0.1uF&47uF电容器短路
4、线路调整率度测试:满负载时进线最低电压到最高电压
5、负载调整率测试:负载从0%到100%,其他输出为60%额定负载。
6、各输出可达最大电流,但总负载不可超过最大输出功率。
