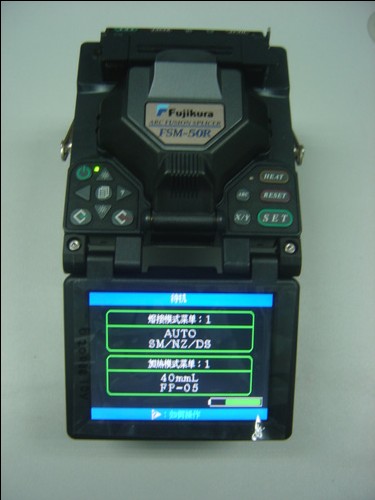

适用熔接带状光纤 - FSM-50R12：可熔接12芯带状光纤 - FSM-50R8：可熔接8芯带状光纤 - 通过固定的V型槽进行光纤对准 - 双重方向的操作系统 - 自由放电校准系统 - 自动光纤承载系统 - 大容量插入式电池 - 简单的操作步骤。

技术规格：
型号:　FSM-50R12：12芯带状光纤熔接机
　　　 FSM-50R8：8芯带状光纤熔接机
适用光纤: SM单模光纤(ITU-T G.652)，MM多模光纤(ITU-T G.651)
　　　　　DS色散补偿光纤(ITU-T G.653)，NZDS非零色散补偿光纤(ITU-T G.655)
光纤切割长度:10MM
平均熔接损耗：SM:0.05dB, MM:0.02dB, DS:0.08dB按ITU-T和IEC有关标准剪回法测量
熔接时间：20秒（典型）
回损：>>60dB
熔接模式：40个用户可编程序，60个参考模式（厂家预置程序）
熔接模式:40个用户可编程序，60个参考模式(厂家预置程序)
熔接损耗估算: 可能
熔接结果的存储: FSM-50R12：将400个最新的熔接结果存储在内部存储器
FSM-40R8：将500个最新的熔接结果存储在内部存储器
光纤显示: X轴/Y轴，X轴和Y轴同时显示
光纤放大倍率: FSM-50R12：35倍
　　　　　　 FSM-50R8： 49倍
观察方式: 两个CMOS摄像镜子和5.6英寸彩色LCD监视器
工作条件: 海拔0~3660米，湿度0~95%，温度10~50度
机械拉力测试: 2N
加热器: 内装加热器，有10种加热模式和120种参考模式
加热时间: 使用FP-04(T)热缩套管，加热时间40秒(典型)
　　　　 使用FP-05热缩套管，加热时间45秒(典型)
热缩套管适用长度: 60mm 40mm
专用蓄电池熔接和加热次数: 使用BTR-06(S)：充满电，一次可熔接70次(包括加热)(典型)
　　　　　　　　　　　　 使用BTR-06(L)：充满电，一次可熔接140次(包括加热)(典型)
电源: 使用ADC-11 交流电：电压可在100~240V自适应；直流电：电压范围10~15V，
　　 使用BTR-06(S)/(L)；电压为13.2V
端口: USB1.1(USB-B型)，可以和电脑互换信息，视频输出端口
防风: 最大风速15m/s
外形尺寸: 150w*150D*150H(宽*长*高，mm)
重量: 2.2Kg (含交流适配器 ADC-11 2.7Kg)

标准配置
　名称　　　　　　　 型号　　　　　　　　　数量
带状光纤熔接机　FSM 50R12或FSM 50R8　　　　1台
交流适配器/
电池充电器/　　　　　ADC-11　　　　　　　　1个
直流输入

携带箱　　　　　　　 CC-12　　　　　　　　 1个
显示器罩　　　　　　 MC-02　　　　　　　　 1个
交流电源线　　　　　 ACC-XX　　　　　　　　1根
备用电极　　　　　　 ELCT2-20A　　　　　　 1对
说明手册　　　　　　　　　　　　　　　　　 1本
选件
名称　　　　　　　　　　　　　 型号
可分离电池　　　　　　　　　　 BTR-06（S）/BTR-06（L）
电池充电线　　　　　　　　　　 DCC-10
直流电源线　　　　　　　　　　 DCC-12（点烟器型）DCC-12（鳄鱼夹型）
J形板/已熔接光纤临时放置板　　 JP-04
工作台　　　　　　　　　　　　 WT-06
工作台支架　　　　　　　　　　 WTS-06
放大镜　　　　　　　　　　　　 MGS-05
高精度光纤切割刀　　　　　　　 CT-20
加热拔线钳　　　　　　　　　　 HJS-02
一次涂层剥线钳　　　　　　　　 PS-02
尼龙涂层剥线钳　　　　　　　　 JS-01
加热器　　　　　　　　　　　　 SH-7
酒精泵　　　　　　　　　　　　 HR-1
热缩套管　　　　　　　　　　　 FP-03，FP-03（L=04）；
　　　　　　　　　　　　　　 FP-04（T），FP-05
