发电机组测试系统

公司名称：西安爱科电子有限责任公司
所属类别：电源配套分类>>测试仪器
电子信箱：xa-xym@163.com
联系电话：029-85691735*8628
联系人：薛艳梅
更新时间：2011-6-2 11:00:40

产品详情

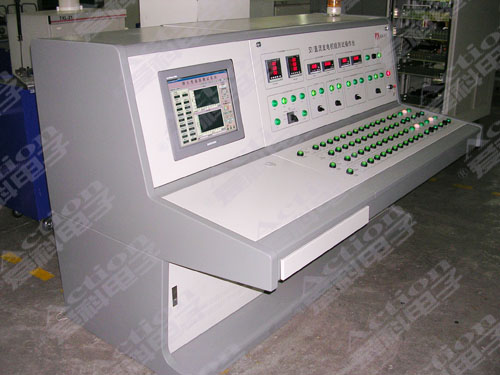

发电机组测试系统

本系统是一种高精度、高速度的发电机组电性能综合测试、波形分析及发动机监测的智能检测设备。该设备能按各种国/军标的电性能测试项目的要求，对发电机组进行稳态参数测量、瞬态参数测试。系统能按测试工艺要求自动配比负载、记录数据；打印报表所见即所得；历史数据查询简单方便。

测试选用标准：

GB/T 2820.5-1997 《往复式内燃机驱动的交流发电机组第5部分：发电机组》

GJB 235A—97 《军用交流移动电站通用规范》

GB/T 13032—91 《船用柴油发电机组通用技术条件》

GJB 181A-2003 《飞机供电特性》

GJB 572—88 《飞机地面电源供电特性及一般要求》

技术参数：

系列

序号

ATE1000

ATE2000

ATE3000

系统

组成

笔记本电脑、数据采集器、测试接口箱、电流钳夹、便携打印机（选件）、运输周转箱

工控机、采集卡、测试接口箱、电能仪表、操作台(柜)、负载控制接口、A3打印机

操作台（柜）、负载控制柜、接线柜、感性负载、阻性负载等

系统

功能

1. 可任意选择测试项目；

2.  按工艺流程要求自动记录数据；

3.  测量通道校验功能；

4.  库管理、库查询功能；

5.  虚拟仪器、仪表功能；

6.  被试产品长期运行参数监测；

7.  负载控制功能；

8.  软件WINDOWS系统界面。

1. 可任意选择测试项目；

2. 按工艺流程要求自动记录数据；

3. 测量通道校验功能；

4. 库管理、库查询功能；

5. 虚拟仪器、仪表功能；

6. 被试产品长期运行参数监测；

7.  根据负载容量、加载量、功率因数自动配载；

8. 具备自动、手动测试功能；

9. 软件WINDOWS系统界面。

1.  可任意选择测试项目；

2.  按工艺流程要求自动记录数据；

3.  测量通道校验功能；

4.  库管理、库查询功能；

5.  虚拟仪器、仪表功能；

6.  被试产品长期运行参数监测；

7.  根据负载容量、加载量、功率因数自动配载；

8.  具备自动、手动测试功能；

9.  与其他设备通讯功能；

10. 两套以上具备并机、并载功能；

11. 软件WINDOWS系统界面。

主要测试参数

交流测试：稳态参数：

                   电压：AC 0～500V, 精度±0.5%

                   电流：AC 0～2000A, 精度±1%

                   频率：40～500Hz, 精度±0.2%

                   功率：0～500kW, 精度±1%。大于500kW, 精度±2%

                   功率因数：0～+1，精度0.02

               动态参数：

                   电压：AC 0～500V, 精度±1%

                   频率：40～500Hz, 精度±0.5%

直流测试：稳态参数：

                   电压：DC 0～300V, 精度±0.5%

                   电流：DC 0～2000A, 精度±0.5%

               动态参数：

                   电压：DC 0～300V, 精度±1%

环境监测

手工填写报表

测试环境监控：

    温度：-20～50℃，精度±1℃

    湿度：20%～90%，精度±3%FS

    大气压力：0～200Kpa，精度±2%

发动机监测

无

无

发动机参数测试

    温度：0～1000℃，精度±1%

    压力：0～2Mpa，精度±2%

    转速：0～3000rpm，精度±0.2%

常规测试项目

总谐波分析及0～50次谐波分析、波峰系数
稳态电压偏差、电压不平衡度、稳态电压调整率
电压整定范围
相序检查及相差测量
电压调制
瞬态电压偏差、恢复时间、恢复电压、瞬态电压调整率
稳态频率降、稳态频率带、稳态频率调整率
频率整定范围
瞬态频率偏差、频率恢复时间、瞬态频率调整率
连续运转试验

注：本测试项目可根据用户选用标准而定。
