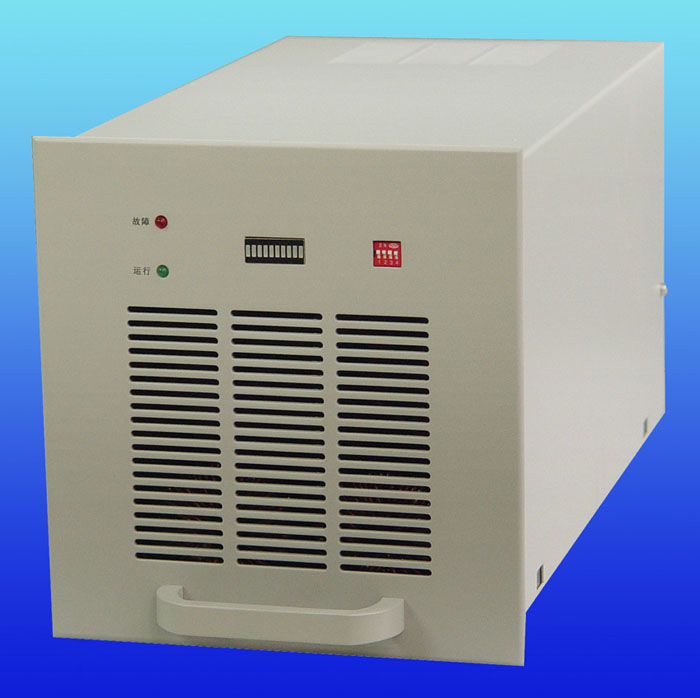

1. 简介 KV系列逆变模块是紧密结合电源的发展方向、采用当前先进的电源技术研制而成的,处于国内领先水平。该逆变模块可将直流电转换成高质量的纯正弦波交流电,为各种交流用电设备提供高可靠性电源。
2. 功能特点全数字化控制 采用32位DSP全数字化SPWM控制技术,具有抗干扰能力强、运算速度快、智能化程度高等特点,控制精度和输出波形质量高。
N+X并联冗余设计 可组成N+X并联冗余系统,可靠性高,并联模块数可达16台,配置灵活、方便。
自主均流技术 各模块的运行及并联均由内置DSP独立控制完成,不需另加控制或并联单元,均流效果极佳。
带电插拔结构 模块的安装和维修极为方便,更换一个模块只需几十秒钟,使系统维护变得安全、简单、高效,并且扩容灵活方便。
功率密度高 逆变器采用了高频链逆变新技术和全数字化控制技术,以高频变压器取代了传统逆变技术中笨重的工频变压器,使得模块的体积、重量大为减小,只及传统产品的1/5。
电池保护功能 自动检测电池电压,当电池电压低于放电允许值时模块自动关机并告警,防止电池深度放电影响使用寿命。
监控管理 提供RS485接口,可通过主监控实现对模块工作状态的监控。
带载能力强 可带电动机类大电流冲击负载和空调负载。
智能型风扇 风扇根据温度及负载情况调速,
在保证模块正常工作的前提下兼顾噪声和整机效率。
组系统方便 可与直流屏组成交、直流电源系统,共享电池组、监控等资源,并实现统一管理。
使用灵活 既可单独逆变供电,也可引入市电
实现不间断供电;既可组成单相并联系统,也可方便地组成三相系统提供三相交流电。
标准结构 模块或托架为标准19英寸设计,可安装在19英寸机架内,与通信、电力机房内的其它设备在物理结构上兼容,便于设计和摆放安装。
逆变放电一体 用户可方便地通过监控设置两种工作模式,既可作为逆变器为其它负载提供高质量的恒压恒频交流电,也可作为有源逆变放电装置将蓄电池电能回馈给电网,同时满足用户不同的需要。

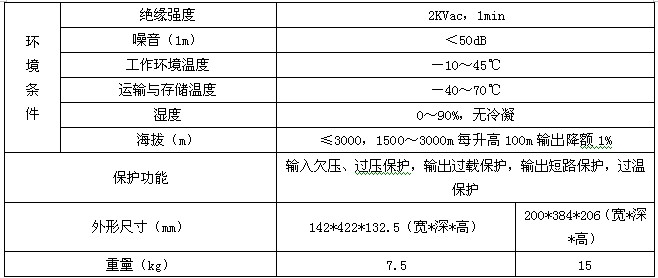

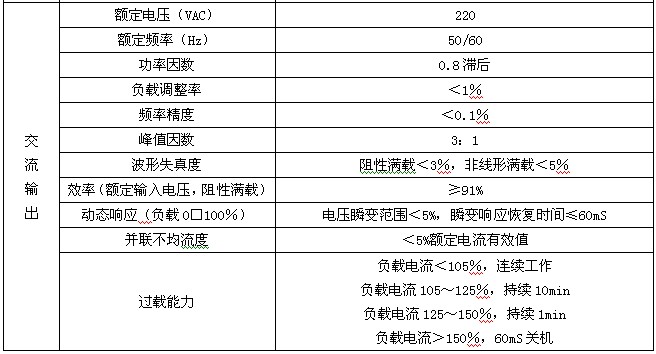

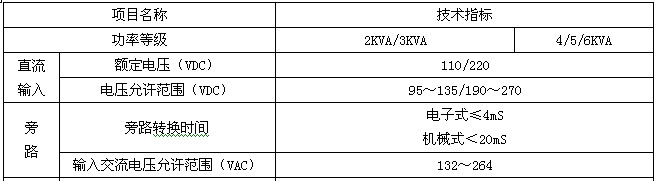

3. 主要技术参数
