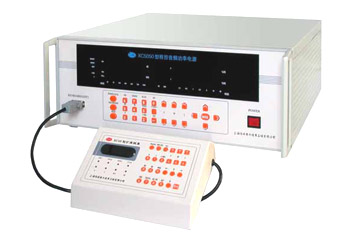

YS37D型程控音频功率电源
一、概述
　　YS37D型程控音频功率电源系国家最高等级XF12型音频电量标准装置(本公司生产)的配套电源，亦可独立供其他仪器仪表的高精度计量作测试电源使用，是模拟式音频功率电源的理想升级换代产品。本音频电源采用全数字方式合成信号源，真有效值闭环反馈方式显著减小负载对输出稳定性的影响。功率模块的应用使装置体积明显缩小。独特的幅值快、中、慢调节方式和外控键盘与主机间双向通讯显示控制功能符合表计检测操作习惯，有利于提高工作效率。此外，本装置提供数字接口，长期时漂小，在全国各省市计量所、电力系统及各企业计量单位中广泛使用。
二、主要技术指标
 频率范围：40Hz-10KHz；频率指示误差：2×10
 额定电压输出（V）：30-75-150-300-450-750-1000；额定电流输出（A）：0.1-0.5-1-2.5-5-10-30
 最大输出幅值：额定量程的120%
 放大器输出幅值不稳定度：3分钟变化不大于1.0
 放大器输出幅值调节细度：2.0×10
 失真度（电压，电流）：40Hz-1KHz小于0.3%，其余小于0.5%
 相位调节范围：0-360º（有超前滞后指示）
 频率、相位调节细度 ：40Hz　99.99Hz　　　0.01Hz　　　0.01º
100Hz-999.99　　　 0.1 Hz　　　 0.1º
1KHz-10KHz　　　　　 1Hz　　　　 1º
 相位不稳定度：每3分钟变化不大于0.01º
 市电同步功能（消除拍频影响）：有 ；　最大输出功率：60VA
 负载调整率：负载变化10%时，输出幅值变化小于0.05%
 电压调整率：电源电压变化10%时，输出电压变化小于0.02%
 供电电源：220V±10%，50Hz±1Hz；消耗功率：小于500W
 使用环境温度：5-40℃，相对湿度20-80%（确保稳定温度为20±2℃）
 外型尺寸：545×480×195mm；重量：20Kg；通讯接口：RS232；附件：XC10型扩展键盘
