1、整套太阳能供电系统必要部件介绍：
太阳能供电系统由太阳能电池组件、太阳能控制器、蓄电池（组）组成。如输出电源为交流220V或110V，还需要配置逆变器。各部分的作用为：
　　（一）太阳能电池组件：太阳能电池组件是太阳能供电系统中的核心部分，也是太阳能供电系统中价值最高的部分。其作用是将太阳的辐射能量转换为电能，或送往蓄电池中存储起来，或推动负载工作。太阳能电池组件的质量和成本将直接决定整个系统的质量和成本。
　　（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方，合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项。
　　（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池组件所供出的电能储存起来，到需要的时候再释放出来。
（四）逆变器：在很多场合，都需要提供220VAC、110VAC的交流电源。由于太阳能的直接输出一般都是12VDC、24VDC、48VDC。为能向220VAC的电器提供电能，需要将太阳能供电系统所供出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。在某些场合，需要使用多种电压的负载时，也要用到DC-DC逆变器，如将24VDC的电能转换成5VDC的电能（注意，不是简单的降压）。

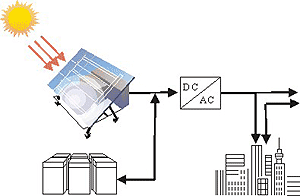

原理图如下：

2、太阳能供电系统的设计需要考虑如下因素：
Q1、 太阳能供电系统在哪个地区使用？该地日光辐射情况如何？
Q2、 系统的负载功率多大？
Q3、 系统的输出电压是多少，直流还是交流？
Q4、 系统每天需要工作多少小时？
Q5、 如遇到没有日光照射的阴雨天气，系统需连续供电多少天？
Q6、 负载的情况，纯电阻性、电容性还是电感性，启动电流多大？
Q7、 系统需求的数量，数量越大，发电成本会降低。
3、技术方案与报价
一、 用户对负载的要求：
1、 整套系统的最大负载功率：200W
2、 负载工作电压和频率：DC24V
3、 系统设计的工作时间：每天24小时满负载运行，考虑2个阴雨天能正常工作
二、 系统工作的环境
1、 系统工作地点：河南洛阳至三门峡高速公路
2、 系统工作纬度： 34.7度
3、 全年日照时间： 2000-3000小时
4、 日平均有效日照时间：6小时
5、 安装最佳倾角：南向40～45°水平倾角
三、 智能太阳能供电系统配置方案
1、 太阳能电池组件：选用单晶硅太阳能电池组件，保证使用寿命25年，峰值功率设计为480Wp，采用单体组件规格采用24V120W电池板4块， 4块太阳能电池板并联连接，太阳能板放置形式：南向40～45°水平倾角；太阳能板安装方式：太阳能板分2层安装，净空5米以上支架连接，24V120W电池板具体的规格如下

型号　　 Parameter　　 Type 最大值
Max Power
(W) 外形尺寸
Dimension
(mm) 重量
Weight
(kg) 最大工作
电流Max
(A) 最大工作电压Max Voltage (V) 短路电流
Short Circuit
A 开路电压Open Circuit
Voltage (V)
SL120W/24 120
太阳能电池组件报价：480Wp×40元/Wp=19200元
2、 太阳能专用智能控制器： 采用24V15A光伏专用控制器一台，维保2年，24V电压输入，额定电流：15A，主要功能：充放电控制，温度补偿、预留应急充电接口，蓄电池电量监控，工作温度：-20℃～60℃，充满断开电压值：27.8～28.0V，亏电断开电压值：21.8～22.0V，恢复连接电压值：26.2～26.4V，温度补偿系数：-3～7mV/，控制损耗：不超过额定充电电流的1%，充放电回路压降：不超过系统额定电压的5%，应急充电接口额定电流：＞300A 。电源控制其器安装在系统摄像机的机箱内。
太阳能控制器报价：　　　　　元
3、 免维护铅酸蓄电池组：采用密封阀控免维胶体蓄电池2V400AH，额定容量：400Ah，额定电压：2V DC，蓄电池个数：12节，低温工作性能：-10条件下蓄电池充放电效率不低于65％，蓄电池高温工作性能：40℃条件下蓄电池充放电效率不低于95％，蓄电池寿命要求：-10℃～40℃环境下免维护连续工作3年后蓄电池容量衰减不超过20％，蓄电池电量报警后3小时内，以100A以上大电流快速充电。蓄电池组的安装方式：放置在保温箱内；蓄电池容量监测仪安装方式：放置在保温箱内；
使用美国冠军2V蓄电池规格表如下表：

型号 额定电压(V) 额定容量25℃（AH） 尺寸 重量(KG) 端子
10HR 1.8V/CELL 1HR 1.6V/CELL 长±1
(mm) 宽±1
(mm) 高±2
(mm) 总高±2
(mm)
GM400 2 400 260 211 175 330 365 30.5 F
免维护铅酸蓄电池组报价：　　　 元/节×12节=　　　 元
4、 蓄电池柜及连接安装 ：性能要求：无源、环境温度-10℃～40℃条件下放置48小时箱内温度保持在0℃～30℃。尺寸要求：壁厚＜100mm，到现场安装。保温箱安装方式：在摄像机立柱附近开挖2500*450*1200mm的长条形地井，井底砖砌加高100mm，四壁砖砌加高300mm(距底），内涂防水层，并预留走线孔和排水孔，上盖100mm厚预制水泥井盖，填土700mm，地井内部涂3层厚防水涂料，蓄电池外表面采用发泡剂包裹，随后将蓄电池井内空间填充泡沫塑料、旧棉絮等保温材料。
蓄电池保温箱连接辅件报价：　　　 元
5、 系统装卸及运费：采取汽运，暂按　 元/套计算，多退少补。
整套太阳能供电系统价格合计：　　　　 元（含税）
补充说明：
1、 在该系统安装环境下，正常光照1天（光照不小于8小时）可供200W的负载使用24小时/每天，在不连续阴雨的条件下，电池充足电后可连续工作2天。
2、 该系统蓄电池组的配置已经考虑了温度对电池性能的负面影响，用户也可自行配置其他品牌电池。
4、 具体配置可以根据需求灵活改变,成本也会相应改动,详细的配置情况可以咨询世联光电24小时咨询电话0431-8835926.
