太阳能控制逆变一体机

点击查看原图
公司名称:长春科士达商贸有限公司
所属类别:电源应用分类>>电力电源
电子信箱:zhuyouzhi@126.com
联系电话:0431-88835926
联 系 人:朱有志
更新时间:2011-1-13 11:02:36
点击这里与企业谈话
产品详情
SLSOLAR—逆变控制器使用说明书

一、简介:

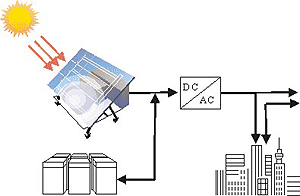

SLSOLAR逆变控制器将逆变器和控制器集成一体,将直流电逆变成交流电,同时控制蓄电池的过充电和过放电,并具有输入反极保护、输出过载、短路保护和欠压、过压保护。逆变控制器效率高、功能全、体积小、重量轻,工作安全可靠,广泛应用于太阳能发电和风力发电系统中,可为照明、电脑、电视、电动工具提供稳定的电源。
二、技术指标:

型号
参数
项目 SLSOLAR — 100 / 12 SLSOLAR — 200 / 12
输入工作电压 DC / 12V(+3;-2) DC / 12V(+3;-2)
输出额定电压 AC220V±10% AC220V±10%
输出波形频率 方波 、50Hz 方波 、50Hz
输出额定功率 100VA 200VA
输出过载能力 120%(3秒) 120%(3秒)
充电类型及功率 光电池150Wp 光电池150Wp
逆变输出效率 90% 92%
工作环境温度 -10℃——+50℃ -10℃——+50℃
工作使用海拔 ≤1500m ≤1500m
机器外形尺寸 300ⅹ180ⅹ110 300ⅹ180ⅹ110
机器重量 1.5Kg 2.5Kg

三、 主要功能:
a) 蓄电池过充、过放保护。
b) 输出过载、短路保护;
c) 蓄电池反接、开路保护;
d) 太阳电池反接保护;

四、 使用方法:
a) 认真阅读使用说明书,详细了解前后面板各端子与插座的功能。
b) 选择适合的导线,蓄电池到逆变器选6mm2多股软铜线(长度尽量短);光电池或风机到控制器选4mm2铜线(最好有橡胶护套)。
c) 分清正极(红)端子和负极(黑)端子,切勿接反。然后正确接线后即可正常使用。
d) 本机应放置通风干燥处,切勿日晒、风吹、雨淋。
五、 注意事项:
a) 本机设有接地端子,使用时保证良好接地,避免外壳自带感应电,确保人身安全。
b) 选择良好满足容量的蓄电池,以确保本机有足够大的起动电流。
c) 切勿接反各引线端子。
d) 本机设有过载及短路指示,一旦出现指示灯亮,此时应立即减小负载或断开短路。
e) 本机接线原则:先接蓄电池,再接光电池。
f) 本机拆线原则:先拆光电池,再拆蓄电池。
六、 常见故障现象、产生原因及排除方法:
序号 故障现象 产生原因 排除方法
1 负载启动困难 过载过大、导线太细、蓄电池老化。 减小负载,加粗导线,更换蓄电池。
2 过载短路指示灯亮或闪烁 负载有严重短路,或负载过大。 检查输出,去掉短路,减小负载。
3 过压、欠压指示灯亮 蓄电池端子接线不良,输入电压高于额定电压,蓄电池严重亏电。 清洁蓄电池端子并紧固,检查输入电压,及时充电。
4 接好蓄电池后逆变器无任何反应 蓄电池极性接反。 正确接好正、负极。

生产单位:杭州世联光电有限公司
公司地址:杭州市凤起东路江能大厦
服务电话:13354301159  13630563581
