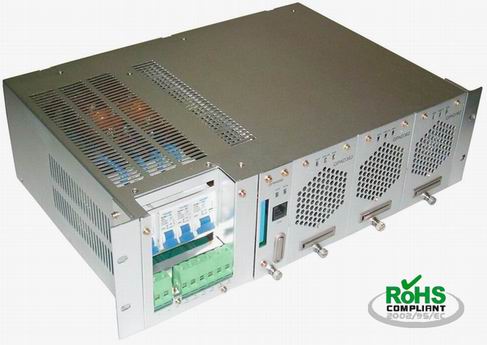

GP4850
电源系统适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电,也可用于其它通信设备供电。
2.1基本工作原理
当市电工作时,交流配电板将交流电送入整流模块。整流模块直流输出经直流背板上的汇流排汇接后可为用户提供两路直流分路和两路电池分路。在正常进行下,整流模块、电池回路、负载回路均受监控模块控制,按预定参数或用户命令进行工作,并对其各种状态和数据进行监测。如果市电故障,此时将由接入系统的电池供电,但必须保证在市电故障前有电池接入系统。当市电故障而导致电池开始放电工作时,监控单元上报市电无告警信号。随着电池放电,电池端电压开始下降,当电池电压降到46V时,监控单元上报直流欠压告警信号,当电池放电达到44V时,电池保护回路第一次动作,切断LOAD1的供电;当电池放电达到41V 时,电池保护回路第二次动作(电池保护),切断电池与LOAD2的连接,电池自动保护,当市电正常时,系统恢复正常工作。
2.2 性能指标
1) 交流输入
额定输入电压:220VAC
最大输入电流:17.5A
频率:50Hz±10%
2) 电池输入
一组蓄电池组的正、负极与整流模块的直流输出并联(极性一致),工作在浮充或均充状态。
3) 直流输出
标准电压:-53.5VDC
电压可调范围:-40V~-58V(内部可调)
直流总输出电流:50A
直流配电支路: LOAD1 最大 25A;LOAD2最大50A ;
蓄电池1最大50A
4) 直流输出杂音
电话衡重杂音: ≤2mV
宽频杂音电压: ≤50mV (3.4KHz~150KHz)
≤20mV (150KHz~30MHz)
峰-峰值杂音电压:≤400mV(20MHz范围内)
5) 稳压精度
负载调整率: ≤±0.5%
电网调整率: ≤±0.1%
6) 工作效率:≥90%
7) 绝缘电阻:
直流部分、交流部分、机壳之间的绝缘电阻>2MΩ (试验电压500VAC)
8) 绝缘强度:
对交流输入与直流输出部分施以50Hz的交流电压3000V,一分钟无击穿飞弧;交流部分与机壳施以50Hz的交流电压1500V,一分钟无击穿飞弧;对直流输出与机壳之间施以50Hz的交流电压500V,一分钟无击穿飞弧。
9) 机械特性:
冷却方式:风冷
尺寸(高×宽×深): 132.5mm×482.4mm×312.3mm
