　　旺文科技公司在同行业中率先将新一代工业级32位微处理器引入触摸屏监控系统的设计中，打破了同行业采用多片80年代水平的8位单片机研制分散式监控系统的传统思路。旺文科技的新一代监控装置集触摸屏主监控、交流监控、直流监控、开关量输入输出、降压硅链控制、绝缘监察继电器以及闪光继电器等功能为一体，做到一机在手即可满足用户对高档监控系统的基本要求。系统采用进口5.7吋320 × 240点阵液晶触摸屏，全汉化显示，人机界面友好。摈弃同行业常规的表格式界面，旺文科技的新一代监控装置采用独有的模拟按键引导式人机界面，使得系统操作更加形象、直观、简便。系统由WW-PM5电源系统监控装置、WW-DC电池巡检单元及WW-JY绝缘监测单元组成，具有良好的灵活性和可扩展性。单个电池巡检单元可以检测24 节电池电压，具有108节电池电压巡检的扩展能力。旺文科技的电池巡检单元独家具有巡检每一节电池表面温度的功能，可满足重要用户对蓄电池可靠性的更高要求。单个绝缘监测单元可监测 32 路馈电回路的绝缘状况，最多达128 路的扩展能力可满足超大系统的需要。旺文科技的新一代监控装置不仅结构简单独特、集成度高、安装使用方便，而且处理速度更快（比分散式结构快10倍以上）、性能更稳定，得到众多用户的首肯和赞誉。
-------------------------------------------------------------------------------------------------------------------

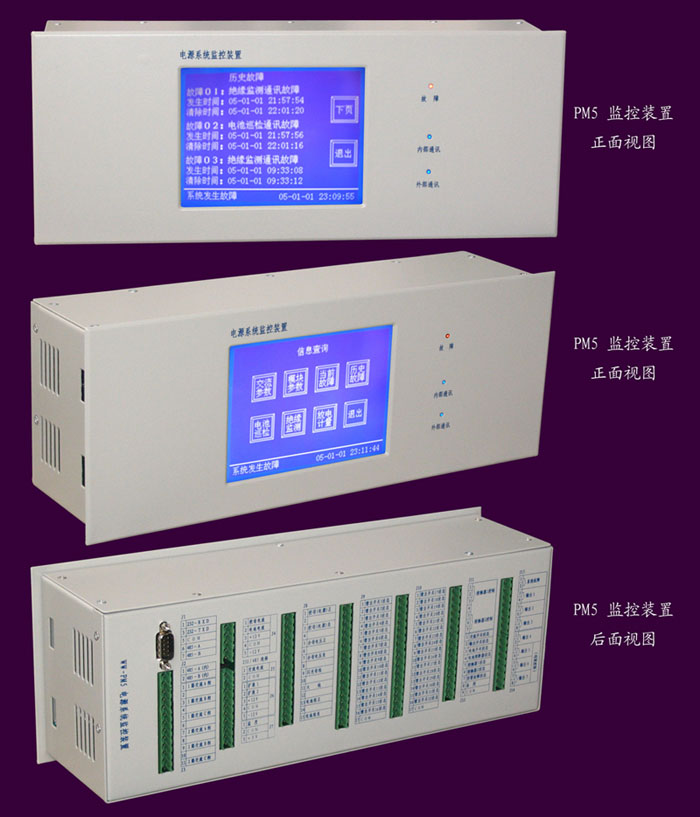

A. 触摸屏电源监控装置(WW-PM5 5.0)
主要技术参数 ：
●工作电源：85~320VDC,
● 最大功耗：≤15W
● 内部通信端口：RS485
● 后台通信端口:串口 RS485 或 RS232 （可配以太网端口）
● 电池管理：自动均浮充转换 充电限流 定时均充 温度补偿
● 控制功能：充电模块开、关机 充电模块限流 充电模块电压调节 电池均 / 浮充转换
● 告警功能：可为告警量设定继电器输出（ 1 ～ 6 ）
● 外形尺寸(高×宽×深 ): 344mm × 136mm × 102mm
● 开孔尺寸(高×宽): 330mm × 124mm
● 整机重量：≤2.5kg　

功能特点：
● 监控系统采用了知名公司的新型工业级 32 位微处理器，速度更快、功能更强，可靠性更高。
● 监控装置集触摸屏主监控、交流监控、直流监控、开关量输入输出、降压硅链控制、绝缘监察继电器以及闪光继电器等功能为一体，可满足用户对高档监控系统的基本要求。
● 系统采用进口5.7吋320 × 240点阵液晶触摸屏，全汉化显示，人机界面友好。摈弃同行业常规的表格式界面，旺文科技的新一代监控装置采用独有的模拟按键引导式人机界面，使得系统操作更加形象、直观、简便。
● 最多可监测32路馈电开关状态和8路系统开关状态(包括交流配电开关状态、直流输出开关状态、电池充电开关状态、电池熔断状态、交流接触器状态和防雷故障状态)。
● 一套系统最多可监测128 路馈电回路的绝缘状态(扩展4个绝缘检测单元)，可满足超大系统的需要。
● 一套系统最多可实现2组18节或1组108 节电池检测功能(扩展5个电池单元)。
● 独有的单体电池表面温度巡检功能，作为电池内阻检测的替代方法，可满足重要用户对蓄电池可靠性的更高要求。
● 监控装置具有60条当前故障存储和60条历史故障记忆功能。
● 系统后台通讯可选择485和232接口标准，并配有多种行业标准通讯规约，方便与电力自动化系统连接，实现对电源系统“四遥”功能。
● 通讯口、模拟量通道、开关量通道采用了全隔离技术，微处理器得到精心呵护，符合高等级抗扰度国际标准，系统工作稳定可靠。
● 可与所有主流厂家的充电模块配套使用,也可通过扩展模数转换单元实现对模拟充电模块的监控。
● 在放电计量时，系统可给出放电负载加载控制信号，同时调低模块输出电压，当电池电压达到设定的终止电压时，系统也可给出放电负载切除控制信号，恢复到正常工作状态，有效避免了由于用户疏忽造成的电池过放电，有利于延长电池使用寿命。
● 电池环境温度检测采用了先进的数字式温度传感器，可以直接与微处理器接口，省去了信号处理和 A/D 转换环节，温度检测的精度更高。
● 系统设有可更改的设置和控制密码，非授权人员只能做简单的查询操作，确保系统运行安全。
● 电池巡检采用固态继电器，有效克服了机械触点继电器寿命有限、巡检速度慢的弊端。　
● 监测控制母线电压、合闸母线电压、电池组端电压及控制母线电流和电池充放电电流，并在它们超出设定限值时给出声光报警。
● 监测双路交流供电电压和交流接触器状态，当一路电源电压过高或过低时自动将系统供
电切换到另一路并给出声光报警。
● 与各充电模块通讯，实时显示各充电模块的输出电压、输出电流及开关机状态，并控制各充电模块按照可修改的电池充电曲线自动完成对电池的充电过程，同时具有充电电压的环境温度补偿功能，。当充电模块有故障时给出声光报警。
● 监测交流配电开关状态、直流输出开关状态、电池充电开关状态、电池熔断器状态、交流接触器状态、防雷故障状态以及直流馈出开关状态，当发生故障时给出声光报警。
● 一路系统综合故障继电器输出和可配置的最多7路继电器故障输出供用户需要时使用。
● 用户可灵活配置系统，充电模块数量及容量、控制母线馈出和合闸母线馈出回路数、控制母线电流传感器和电池充放电电流传感器的量程等都可由用户自行修改。
