产品概述

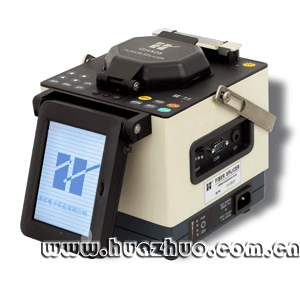

　　 GHA05 光纤熔接机采用了高速图像处理技术和特殊的精密定位技术，可以使光纤熔接的全过程在 10 秒左右自动完成。 LCD 监视器使光纤熔接的各阶段一目了然。体积小、重量轻、交直流电源供电特别适用于电信、广电、铁路、石化、电力、部队、公安等通信领域的光纤光缆工程和维护以及科研院所的教学与科研。

产品特点
　同时观察 X 轴和 Y 轴方向光纤
　大放大倍数，可以看到纤芯
　显示屏可以前后翻转，方便使用
　内置照明灯，方便夜晚使用
　自动检测光纤端面
　 自动选择最佳熔接程序
　 体积小、重量轻、交直流两用、携带方便
　 屏幕菜单提示，操作简单方便
　 深凹式防风盖，在 15m/s 的强风下能进行接续。

技术指标

　　适用光纤
单模、多模光纤、 DS( 色散位移 ) 、 NZDS( 非零色散位移 ) 、 CS( 截止波长位移 ) 及 ED( 掺饵 ) 光纤单模芯径 4-14μm ，多模芯径 50 、 62.5μm ，包层外径 125μm( 标准 ) ，光纤切割长度 16mm( 标准 )

　　平均接续损耗
　　0.02dB 单模、 0.01dB 多模

　　典型接续时间
　　10 秒

　　回波损耗
　　优于 60dB

　　熔接程序
　　10 组工厂预置程序， 10 组用户定义程序

　　工作方式
　　熔接：自动 / 手动 调芯：自动 / 手动

　　接续损耗存储
　　5000 个接续结果

　　加热器
　　内置加热器，典型加时间 60 秒 加热方式：自动 / 手动

　　显示方式
　　5 英寸 LCD X 、 Y 轴同时

　　接口
　　视频输出 RS232

　　外观尺寸
　　172×180×150mm 重量： 4.6 公斤

　　操作环境
温度 -10~ ＋ 50 0 C 湿度＜ 95%RH （不结露）工作海拔 0~4000 米

　　电源
　　交流： 220V±15%50Hz30W 直流： 10-13V25W( 外置蓄电池 )
