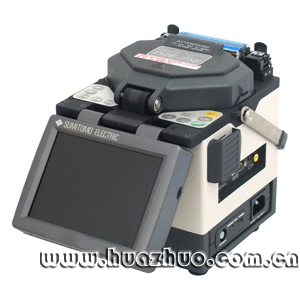

TYPE-37SE 光纤熔接机

产品特点
　10 秒熔接时间， 35 秒的加热时间
　防风盖关闭自动熔接功能
　大容量存储熔接数据，可存入 2400 组接续数据
　先进的光纤种类自动识别系统 APDS 功能
　直方图显示功能，熔接损耗等数据的变化显示一目了然
　维护性提高，电极棒无需工具可进行更换
　对接续前后光纤状态进行图像处理，将计测后各种检测结果显示于画面，并可存储接续前后
　光纤图像，可通过目测最后确认接续状态
　通过 5.6 英寸高亮度彩色显示器，在室外作业的强光下图像依然清晰明了
　放电实验功能，针对接续环境、电极棒劣化状态、光纤种类自动调整放电强度和放电位置
　采用大型防风盖， 15m/s 的强风下可顺利进行接续工作
　使用白色光源照明 V 型槽，黑暗处作业时可轻易安装光纤，容易识别光纤颜色

技术指标

　　适用光纤
SMF 、 MMF 、 DSF 、 NZDSF 、 CSF 、 EDF 、 PSCF 、 EPSC ，包层直径 80~150μm ，涂敷外径 0.1~1.0mm ，光纤切割长度 8~16mm

　　平均接续损耗
　　SMF0.02dB,MMF0.01dB,DSF0.04dB,NZDSF0.04dB

　　接续时间
　　10 秒 ( 高速模式 )

　　加热时间
　　35 秒 ( 使用 40mm 管时 )

　　反射衰减量
　　80dB 以上

　　接续数据存储
　　2400 组

　　光纤显示方式
　　同时显示 X/Y 轴

　接续部位张力实验
　　1.96N (200gf) /4.41N (450gf)( 选件 )

　融接图像确认功能
　　有

　　自我诊断功能
　　有

　　接续损耗推定
　　HDCM 方式

　　光纤倍率
　　340X

　　放电实验
　　有

白色 LED V 型槽照明
　　有

　自动芯线识别系统
　　APDS 方式

　　外形尺寸
　　150×150×176mm(W×D×H)

　　操作环境
　　-10~50 ℃ (温度), 0~95%RH( 湿度 ) ， 0~5000m( 海拔 )

　　存储环境
　　-40~70 ℃ (温度), 0~95%RH( 湿度 )

　　重量
　　约 4kg
