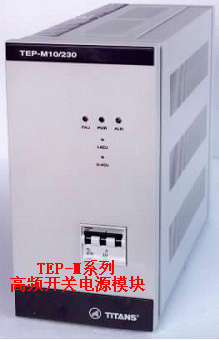

高频开关电源整流模块

点击查看原图
公司名称:珠海泰坦科技股份有限公司
所属类别:电源应用分类>>电力电源
电子信箱:gbao682@sohu.com
联系电话:13926935670
联 系 人:吴锦彬
更新时间:2006-12-11 15:39:15

产品详情
高频开关电源整流模块

1.1 模块系列 AC/DC(TEP-M):5、10、20、30A/220V,10、20、40A/110V(AC380V输入)

2、5A/220V,4、10A/110V(AC220V输入)

DC/DC(TEP-M):10、20、30A/48V(DC220V输入)10、20A/48V(DC110V输入)

  以上模块除20、30A/220V,40A/110V为强迫风冷外,其余均为自然冷却。

1.2主要技术参数

  输入电压(V):AC380V±20%或AC220V+15%-25%,DC220V±20%,DC110V±20%

  输出电压(V):DC176 ~ 286V、DC88 ~ 143V,DC44 ~ 60V、DC21 ~ 30V

额定输出电流(A):2、4、5、10、20、30

  稳压精度: -0.4%~+0.24%

  稳流精度:-0.1%~+0.15%

  纹波系数:≤0.027%

  效  率:≥93%

注:电源模块输出电压上下限根据需要出厂时进行限制。

1.3主要特点

※ 高频开关电源采用双软开关原理设计,效率高达95%以上;

※ 高频开关电源模块采用全隔离设计。模块控制部分与输入、输出主电路全隔离设计,这样可以有效地保证当由于外部因素对模块的输入、输出部分产生过电压时,模块内部控制电路不会损坏;

※ 泰坦所有电源模块线路板(PCB)表面均进行环氧涂敷处理,以达到防潮、防尘目的。

※ 高频开关电源模块多重防逆流保护设计。电源模块和系统都分别采用了防逆流保护措施,这样可以有效的防止了各种故障运行状态时电流倒灌现象,有效地保护了系统和模块,增强了系统的可靠性、安全性;

※ 高频开关电源系统采用多重防雷保护装置。电源无论在模块中还是在系统屏上,都采用了防雷保护装置,特别在模块交流输入侧加装电感防止雷击和瞬间高电压冲击;

※ 对自然冷却模块,在充电柜内若需布置两层或三层电源模块,则在层与层之间安装风扇,当温度超过40度时,风扇启动,降低柜内温度。

※ 泰坦高频开关电源模块10A/220V和20A/110V及以下模块采用自然冷却无风扇;20A/220V及以上模块采用温控强迫风冷;

※ 交流AC380V输入AC/DC及DC/DC电源模块外形尺寸除30A/220V外其余均为329*170*436mm,便于柜体安装;30A/220V电源模块外形尺寸为329*170*436mm。
