TN-2920数字真空表/TN-2920数字真空表 TN-2920数字真空表/TN-2920数字真空表


TN-2920数字真空表/TN-2920数字真空表

TN-2920数字真空表的详细介绍
商品说明
绝对真空测量和绝对压力测量，宽广测量范围：（1-1500mbar）可测量油及液体系统 　　

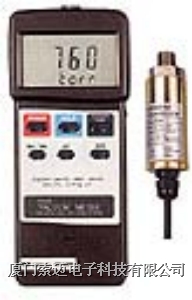

TN-2920真空表
1、特性
绝对真空测量和绝对压力测量
宽广测量范围：（1-1500mbar）
2000mbar以上过载保护
独立探头，容易测量
测量应用：汽车业，工业，实验室，加热，通风设备，医疗。
高质探头使用于空气，油气，液体测量等。
通过按键可有8种单位显示（torr，mmHg，micron，mbar，KPa，Pa，inchHg，psi）
自动关机功能
大规模集成电路使读数更可靠和稳定
可记录并调出最大/小读数
数据记录
低电量提示
RS-232连电脑界面，可通过数据线连接PC。

2、应用
测量气压
测量引擎压力
测量高温气压
水压控制
冷冻库
空调系统
食品加工

3 规格
3-1 一般规格
显示 61mm×34mm超大液晶屏幕
15mm自高
显示单位 八种显示单位：torr，mmHg，micron，mbar，KPa，Pa，inchHg，psi
电路 LSI单片微处理器电路
功能 数据保持，记忆（峰值）
探头 独立探头，容易测量
高质探头使用于空气，油气，液体测量等
数据保持 按键即可
数据记录 记录最大（小）读数
数据输出 RS-232连电脑界面
取样时间 约0.8秒
关机 自动关机功能或手动关机
工作温度 0到50℃
工作湿度 低于80%RH
电源 碱性高能9伏电池
供电电流 约6.0mA
压力口连接器 1/4”PS
重量 主表：220g
探头：175g
规格 主表：180×72×32mm
探头：74mm×30mm Dia
包含附件 真空探头 1PC
说明书 1PC
硬质携带盒 1PC
可选附件 数据读取软件（windows vesion）
SW-U801-WIN
RS232接线 UPCB-01


3-2 电参数
测量 量程 解析度 精度
mbar 1500 mbar 1 mbar ±1% FS（23±5℃）
　　　　　　　　　　　注：误差包括线形误差，迟滞　　　　　　　　　　　　　误差和重复误差
FS：满量程
Kpa 150.0 kpa 　0.1 kpa
Pa 150000 pa 　100 pa
Torr 1125 torr 1 torr
mm Hg 1125 mm Hg 1 mm Hg
Micron 1125000 micron 1000 micron
inch Hg 44.30 inch Hg 0.02 inch Hg
psi 21.75 psi 0.01 psi

4 面板描述
5 测量步骤
1）将探棒插头插入仪表的探棒插座中
2）按”POWER ”键开机
3）按“Unit”键选择测量单位
4）把探头和待测装置连接
5）开动装置主表将显示真空值
6）数据保持
测试中按下“Data Hold”按钮，可以将读数锁定并且LCD将显示“HOLD”
要解除该功能请再按一下“Data Hold”按钮。
7）数据记录（最大/最小读数）
a）数据记录功能显示最大，最小读数。要开启此功能请按一下“MAX/MIN”按钮，LCD显示“REC”。
b) 当“REC”符号显示时
按一下“MAX/MIN”键，LCD将显示最大读数及“MAX”符号。
再次按下“MAX/MIN” LCD将显示最小读数及“MIN”符号。
按下“MAX/MIN”按钮2秒停止数据记录功能并回到当前读数。
8）以下是快速测量步骤（略）
9）测量注意事项
探头隔膜很容易被尖硬物破坏。切记不要把物体塞入探头口
真空表配合陶瓷探头同样可以测量工业气体和液体。如需确定气体或液体是否适合测量，请参阅产品说明。

6 自动关机功能
仪器加入了自动关机功能。仪器将在静止10分钟后自动关机。
要禁止该功能，请在测量中按下“MAX./MIN”键进入到记录功能。

7. RS-232串行界面
RS232是通过仪表顶部RS232接口输出的。用户程序可利用16位的数据流输出。
8 更换电池：1） 当LCD显示一个电池符号时，表示需更换电池（不过电池仍可再用几个小时直到读数真的不准确）。
2） 推开电池背盖取出电池。
换上9V电池（最好是碱性高能电池），然后装回背盖。
9 可选压力探头
RS-232数据线 RS232数据线，连接主表和电脑
应用程序（视窗版本）
SW-U801-WIN 当安装好整套仪器后
压力计+RS232数据线+电脑+软件（SW-U801-WIN）
整个系统可执行数据记录等操作。数据还可以以excel lotus-123等形式显示

换算表：
压力 1巴（bar）=105帕（Pa）
1达因/厘米2（dyn/cm2）=0.1帕（Pa）
1托（Torr）=133.322帕（Pa）
1毫米汞柱（mmHg）=133.322帕（Pa）
1毫米水柱（mmH2O）=9.80665帕（Pa）
1工程大气压=98.0665千帕（kPa）
1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2） =0.0098大气压（atm）
1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm）
1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）
