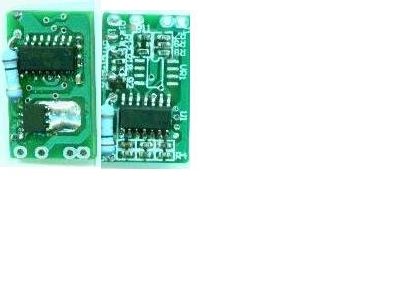

铅酸电池保护板说明书

本产品是专门为矿灯(铅酸电池)保护的设备,它体积小,性能优越,工作稳定,重量轻,操作简单.
外型尺寸：长X宽X高=40X18X6(MM)；
接线:红线接电池正极,黑线接电池负极, 黄线接输出正极,白线接输出负极
技术参数： 充电电压　　　　　　　　 4.8V；
充电电流　　　　　　　　 2.6～2.7A；
电池上限保护电压　　　 4.7V～4.75V；
电池下限保护电压　　　　 3.6～3.5V
短路电流为　　　　　　　 2A；
R15=5。1K　　R16=390Ω
