第一章 简介

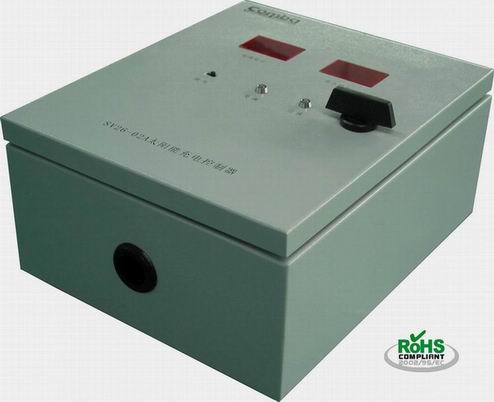

GPA017太阳能交流应急模块必须与SV26-02B配套使用,构成直放站不间断供电系统。该模块电源GPA017是一种具有两路输出的AC/DC中小功率电源,整个电源采用最新电路设计,具有结构紧凑、性能可靠。整机稳压精度高,输出效率高。输入电压范围宽,适合农村电网。输出具有短路保护、过流保护,过压保护,整个电源严格按安规要求设计,符合信息技术设备安全标准要求。
第二章 技术指标
一、环境条件
1、工作温度:-25℃~+55℃
2、贮存温度:-45℃~+85℃
3、相对湿度:10%~90%
4、海拔高度:≤3000m
5、大气压力:70~106KPa
6、散热方式:自然传导散热
二、输入特性
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
输入电压范围 |
Vac |
176 |
220 |
264 |
|
输入电压频率范围 |
Hz |
47 |
50 |
63 |
|
三、输出电气特性
1、基本输出特性
输出电压 |
输出电流范围 |
稳压精度 |
负载调整率 |
源调整率 |
纹波 |
+26V |
0A~7A |
≤±2% |
≤±1% |
≤±1% |
≤120mV |
+9V |
0A~4A |
≤±2% |
≤±1% |
≤±1% |
≤100mV |
备注:纹波测试需在额定输入/输出,且在输出端加并0.1uF薄膜电容和10uF/50V高频电解电容各一个,示波器带宽为20MHz进行测量。
