1 功能和特点

1.1 三种工作方式供灵活选择

● UPS方式

以当地市电供电为主，远供直流为辅，自动无缝隙切换。

●   直流强供

     当地市电不稳，或是电费结算问题，此时选择直流强制供电方式。

●   强制关断

     从U口数据线中可获知PHS基站工作状态，当PHS基站故障时，切断基站的DC、AC供应，防止故障部位进一步扩大。

1.2 远供直流为悬浮式供电，与大地不构成回路。

1.3 完善的保护功能

    ● 具有防电池反接、开路、短路、过流、单根线过流、搭接电力线、远端基站欠压、局端/远端联络中断等保护并告警。

    ● 具有完善的防雷措施。

1.4 每套设备包括局端GPHSL-28/14和远端GPHSR-28/14，每套设备既可点对点独立工作，又可组网工作。在组网工作方式中，可以在网管中心控制每个基站的工作方式，显示每个基站的工作状态和故障信息。

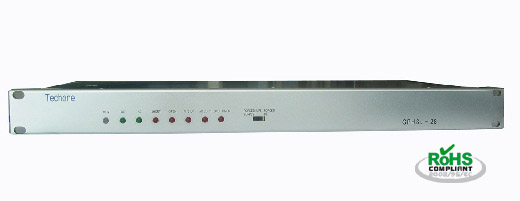

1.5 局端设备为19寸标准机箱，1U高度。远端设备为户外壁挂式，具有防雷、防雨雪、防幅射功能。

2 技术特性和参数

2.1 工作环境要求

            a 局端设备

温度：－5℃~55℃

相对湿度：≤95%（40±2℃）

气压：70~106KPa

存贮温度：－15~70℃

b 远端设备

温度：－5℃~65℃

相对湿度：≤95%（40±2℃）

气压：70~106KPa

存贮温度：－15~70℃

2.3 切换时间

            交流转直流时  ≤30ms

直流转交流时  延时10s~20s  切换时间≤30ms

2.4 输出电压

280V产品系列  局端输出电压不大于280V

               140V产品系列  局端输出电压不大于140V

           远端输出电压： 220V±20%

2.5 输出电流

         在保证最大供电能力的前提下，任一根供电导线承载电流不大于300mA。

2.6 稳压精度：±1%

2.7电压的整率：±0..2%

2.8 转换效率：

            局端设备不小于85%

远端设备不小于90%

2.9 杂音

局端和远端输出峰—峰值杂音电压不大于600mV。

2.10 插入损耗

局端和远端设备的插入损耗均不大于1dB。

2.11 开路、短路和过流保护

           a  280V产品系列在供电导线开路时局端设备应在200ms内关闭输出，同时报警。

           b  任意两根不同极性的供电导线出现短路、过流（≥350mA）时，局端设备必须在200ms内关闭，同时报警。

2.12 检测信号

当远供系统处于关断方式时，局端设备输出直流检测信号，电压≤48V，电流≤50mA。

2.13 防护性能

远供系统应能达到规范的防护性能要求。

2.14 电力线碰触保护

当用户线被220V电力线碰触时，远供系统应停止输出，同时报警。

2.15 电压悬浮

a 在用户线路上传送的直流电压，必须对地悬浮

b 用高阻抗电压表测量时，远供系统任一导体对地电压不大于140V，用内阻值5000Ω的电压表测量时，应不大于10V。

2.15 远端欠压报警

    当远端直流远供输出电压低于120V时，局端设备应报警，但不关断输出。

2.16   输入反极性保护

当局端设备－48V电源输入引线极性接反时，系统不工作，但不损坏。
