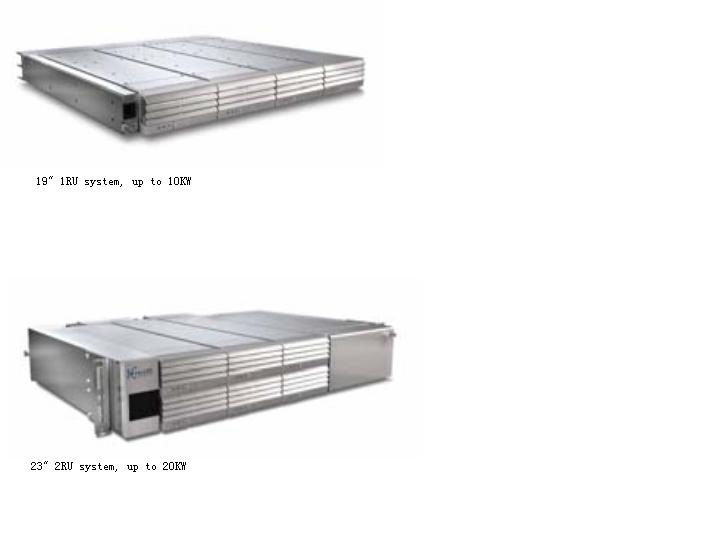

Valere迷你型直流电源系统
Valere迷你型直流电源系统在仅1RU和2RU的机架高度内,达到了高输出功率和小尺寸的完美结合。可用于电信、嵌入式电源系统、数据中心或企业等各种应用。
迷你直流电源系统家族产品新颖、灵活、功能齐全。其输出电流可达到400A,功率达到500W-10000W。该产品家族还提供先进的控制器和电池备份管理能力。
应用:
企业组网与信息处理:
Valere迷你直流电源系统为刀片式服务器、VoIP(基于IP的语音)、PoE(以太网供电)、以及其它企业数据中心设备提供所需的电压。该系统具备行业领先的可靠性,其散热量比同类产品低35%。
商务通信服务:
用户驻地设备(CPE)的部署地点问题一直是个未知的领域。Valere迷你直流电源系统为这个领域的应用带来极大的灵活性,能提供从10A-400A的电流。
远程宽带部署:
凭借业界领先的技术和极高的功率密度,Valere迷你直流电源系统能提供其它电源系统无法企及的性能,而且为其它收益设备腾出足够空间。
无线应用:
该迷你直流电源系统能输出12V、24V和48V多种电压,为多个叠加网和双向无线寻呼系统提供了独一无二的电源解决方案。
特点:
Valere迷你直流电源系统仅占1U或2U的机架空间,散热量比同类产品少35%,并提供三倍于同类产品的输出功率。
较低的安装和维护成本:
强大的系统控制和典雅的产品设计使该系统安装极其简便,易于理解。
更佳的服务品质:
高达93%的系统效率、1,000,000小时的平均无故障时间(MTBF)、符合NEBS 3级标准,以及巧妙设计的配电功能,所有这一切保证了网络可靠和无故障运行。
丰富的网络接口选择:
通过选用带有SNMP、Telnet和HTTP接口的NIC或10/100 LAN,就能直接管理电源子系统,从而提高遥测能力,更快的响应市场。
可升级的解决方案:
单系统输出电流能不可思议的从10A扩充至400A!
规格:
1RU或2RU的系统,可在单电源框力扩展至10000W,输出电压为12V,24V和48V。
整流模块:
H系列整流器
12V:60A,100A
24V:50A
48V:10A,15A,20A,25A,30A,40A,50A
告警和控制接口:用户可根据系统配置选用下面任何一种告警接口:
直接接口连接器(只适用于HM机框)
系统框到各整流模块的直接用户接口
交流、直流和温度状态的光告警指示
各整流器都提供I2C访问接口
可选辅助输出
网络接口卡(NIC)(适用于HM或HK机框)
电源系统和主机之间的网络接口
10/100 LAN接口
网页接口
全MIB支持的SNMP协议
用于脚本的远程登陆接口
NIC可配置在一个或两个机框电源系统
TRIO(热继电器输入/输出卡)(仅适用于HK机框)
可以与NIC配合使用,也可不用NIC;
提供4个C形的告警继电器和4个温度探头;
如果不使用NIC:
3种可用的告警类型(DC失效,AC失效和熔丝告警)
第4个告警继电器和温度探头处于未激活状态
BC控制器系列(仅适用于HJ机框)
全电信功能
C型告警继电器
温度补偿
远程和本地数据接口:支持LAN、MODEM和RS232
最多可与两个机框链接
辅助输出:为系统控制负载提供12V独立偏压输出
输入规格:
通用AC:90-295V AC(整流器可达1250W);高AC:176-295V AC (整流器大于1250W)
功率因数:230VAC满负荷情况下,大于0.99
总谐波失真(THD):线路谐波符合EN61000-3-2标准
输出规格:
噪声:20mV RMS,带宽为10-20MHz
调节率:线路、负载、温度调节率均为+/-0.5%
效率:对于48V系统,大于93%,对于12V/24V系统,大于90%
温度范围:
存储温度:-40~+85°C
工作温度:-40~+70°C,50°C以上时,功率降额。
外形尺寸:
HM机框:宽439.6mm(17.31”)×高41.3mm(1.7”)×深413.9mm(16.3”)
HK机框:宽439.6mm(17.31”)×高41.3mm(1.7”)×深429.7mm(16.9”)
HJ机框:宽438.5mm(17.26”)×高88.8mm(3.5”)×深426.4mm(16.78”)
安装选择与凸出距离:嵌入或中部安装(前后凸出距离见下表)
重量:
HM机框组件:4.1公斤(9磅)
HK机框组件:4.54公斤(10磅)
HJ机框组件:8.17公斤(18磅)
H系列模块:2.7公斤(6磅)
通风:水平通风,所有部件均支持内部温控风扇冷却。
保护:
冗余:内部保护
ESD:EN61000-4-2,4级
AC电涌:EN61000-4-4,EN61000-4-5,4级
认证:
TELCORDIA:符合NEBS 3级标准
UL/VDE
EMI/EMC:国际无线电干扰特别委员会(CISPR)B类传导辐射耐受性
CE:CE标记符合73/23/EEC和93/68/EEC规程
配置选择
机框 |
应用场合 |
配电 |
整流器槽 |
在12V/24V/48V情况下最大电流 |
控制器选择 |
齐平安装前凸出长度 |
齐平安装后凸出长度 |
中部安装前凸出长度 |
中部安装后凸出长度 |
HM |
无配电和电信告警的大输出分路电源变换系统 |
2个无保护输出分路 |
4 |
400/200/200 |
直接接口连接器 |
10.1mm(0.4”) |
400.81mm(15.78”) |
115.06mm(4.53”) |
295.9mm(11.65”) |
HK |
带配电和可选电信告警的电源变换系统 |
1个无保护输出分路和14个GMT熔丝分路 |
3 |
300/150/150 |
NIC,Trio |
10.1mm(0.4”) |
416.05mm(16.38”) |
126.4mm(5”) |
299.4mm(11.8”) |
HJ |
带配电和可选电信告警的电源变换系统 |
6个断路器输出分路和10个熔丝分路带1个可选LVD或9个断路其输出分路和2个可选LVD |
4 |
400/200/200 |
BC controller |
10.1mm(0.4”) |
413mm(16.26”) |
129.1mm(5.08”) |
297.3mm(11.7”) |
