智能高频开关壁挂电源
产品详情

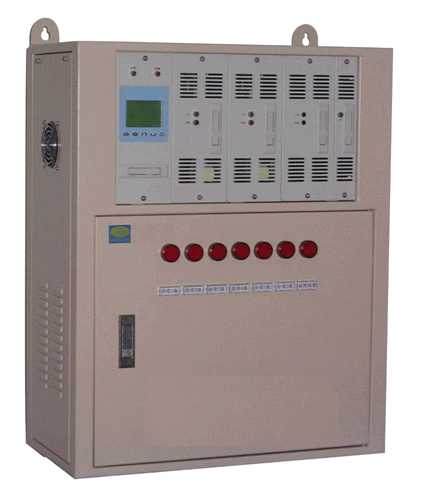

ZBB3壁挂电源是我公司专为小容量系统而设计;适合小型开关站、小型用户变电站、系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动化管理功能完善,具有与自动化系统连接四遥接口,提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择。
系统功能特点
适合构成38AH/220V、65AH/110V以下的系统;
模块、监控单元和降压单元均采用带电插拔结构,安装、维护方便;
可安装 3 个 220V/2A 或 110V/4A 自然冷整流模块,整流模块、监控模块和降压模块均采
用带电热插拔技术,安装维护方便;
具有闪光绝缘功能;
监控模块采用 LCD 显示,汉字菜单,按键操作,能实现系统参数设置、系统工作参数显示、
系统故障显示和系统校准;
具有对电池自动管理的功能;
PT 供电时系统自动限制输出功率;
降压模块具有自动硅链降压功能,最大电流 2A ,冲击电流 30A/0.5S ;
提供 RS232/RS485 两种通讯接口和 RTU 、 CDT 、 MODBUS 三种通讯规约;
配电单元提供 2 路交流输入(可选择一路 PT 供电)、 1 路电池输入、 6 路馈电输出;
监控模块实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测。
系统技术指标
交流输入电压: 220V±20%
PT供电电压: 100V±10%
电网频率:50Hz±10%
功率因数:≥0.85
输出电压范围: 90V-140V连续可调(对于110V系统)
180V-280V连续可调(对于220V系统)
输出限流:0.2A-2.5A(单模块)
稳压精度: ≤±0.5%
稳流精度: ≤±0.5%
纹波系数: ≤±0.1%
均流度: ≤5%
效率: ≥93%
输出过压保护: 280V±2V(220V), 140V±2V(110V)
绝缘电阻: ≥10M
绝缘强度:输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。
相对湿度: ≤90%
环境温度: -5℃~45℃
可闻噪音: ≤55Db
外形尺寸:452(宽)×600(高)×236(厚)
重量:20KG(满配置)
