概述
SL1051 是一款电池充电控制电路，非常适合那些低成本、便携式充电器使用。它集高精度预充电、恒定电流充电、恒定电压充电、电池状态检测、温度监控、充电结束低泄漏、充电状态指示等性能于一身，可以广泛地使用于PDA、移动电话、手持设备等领域。
SL1051 通过检测电池电压来决定其充电状态：预充电、恒流充电、恒压充电。当电池电压小于阈值电压 VO(MIN)时，处于预充电状态，以较小的电流对电池进行充电，预充电的电流可以通过外部电阻进行调整。预充电使电池电压达到 VO(MIN) 后，进入恒定电流充电的快速充电状态,充电电流可以通过外围电阻调整，恒定电流充电使电池电压上升到恒定电压充电电压VO(REG)（一般为4.2V）。然后进入恒定电压充电状态，充电电压的精度优于±1%，在该状态下，充电电流将逐渐减小，当充电达到阈值后，充电结束。充电结束后，将始终对电池电压进行监控，当电池电压小于阈值VO(RCH)时，对电池进行再充电，进入下一个充电周期。
为了安全起见，在整个充电过程中，SL1051 利用电池内部的热敏电阻和适当的外围电阻对电池的温度进行监控，可以使电池的温度控制在用户设置的范围内。
特点
■ 4.2V 单节锂离子或锂聚合物电池充电器的理想控制电路；
■ 高于1%的电压精度；
■ 预充电过程，用户可改变预充电电流；
■ 恒定电流充电，充电电流可调；
■ 恒定电压充电过程；
■ 自动再充电过程；
■ 充电过程中的温度监控；
■ LED 充电状态指示；
■ 电池不正常状态的检测；
■ 电源电压低时，处于低功耗的Sleep 模式，电池漏电流极小；
■ 极少的外围元器件；
■ 小型化的MSOP8/SOP8 封装；

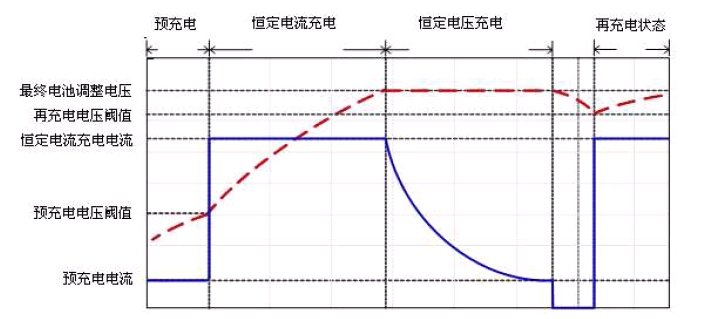

充电过程中的电流、电压曲线
